Кабелеукладчик DHG100-R150

Name: DHG100-R150
Brand: WorldBelt
SKU: WB-002017

Артикул: WB-002017

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик DHG100-R150 закрытого исполнения из стали: петля высотой около 375 мм, длина цепи в изгибе около 471,2 мм, радиус 150 мм.

Характеристики

Артикул:	WB-002017
Производитель:	WorldBelt
Шаг, мм:	100
Серия:	DHG
Исполнение цепи:	Закрытая
Материал цепи:	Сталь
Внутренняя высота, мм:	49
Радиус изгиба, мм:	150
Внешняя высота, мм:	75
Число секций:	1
Раздел:	Закрытые

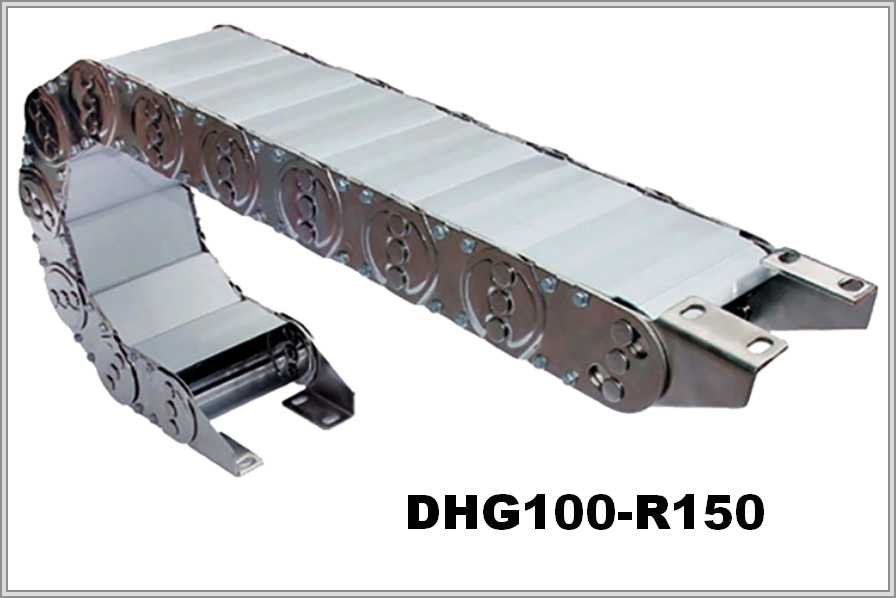

Стальная цепь DHG100-R150: внешняя высота 75 мм, высота петли ≈ 375 мм

Изгиб DHG100-R150: петля и длина в изгибе

150 мм — заявленный радиус изгиба модели DHG100-R150. При радиусе 150 мм высота петли получается порядка 375 мм (2R + внешняя высота). Длина цепи в изгибе ≈ πR: около 471,2 мм.

Тип	Внутренняя высота	Внешняя высота	Радиус изгиба	Шаг цепи
DHG100	49мм	75мм	150мм	100мм

Исполнение и материал DHG100-R150

DHG100-R150 относится к стальным цепям, причём полностью закрытым. Открыть можно каждый модуль цепи DHG100-R150. Для защиты кабелей и шлангов предназначена цепь DHG100-R150. Из описания: просты и надёжны монтаж-демонтаж, установка и эксплуатация; износостойкость высокая.

DHG100-R150 — схема конструкции

DHG100-R150 — виды концевого крепления

Высоты, шаг 100 мм и выбор цепи

В таблице DHG100 по порядку идут радиус, внутренняя высота, внешняя высота, шаг: 150, 49, 75, 100 мм. Кроме того, большая длина хода — повод посмотреть на свободнонесущую длину и на опоры.

Заявку на DHG100-R150 начните с того, что укажете протяжённость хода цепи; наименьший радиус изгиба, допустимый для наиболее жёсткого кабеля жгута; состав заполнения и его суммарную массу. Чертёж и фотография заменяемой цепи — необязательное дополнение.
