Кабелеукладчик DHG100-R200
Артикул: WB-002018
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002018 |
| Производитель: | WorldBelt |
| Шаг, мм: | 100 |
| Серия: | DHG |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 49 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 75 |
| Число секций: | 1 |
| Раздел: | Закрытые |

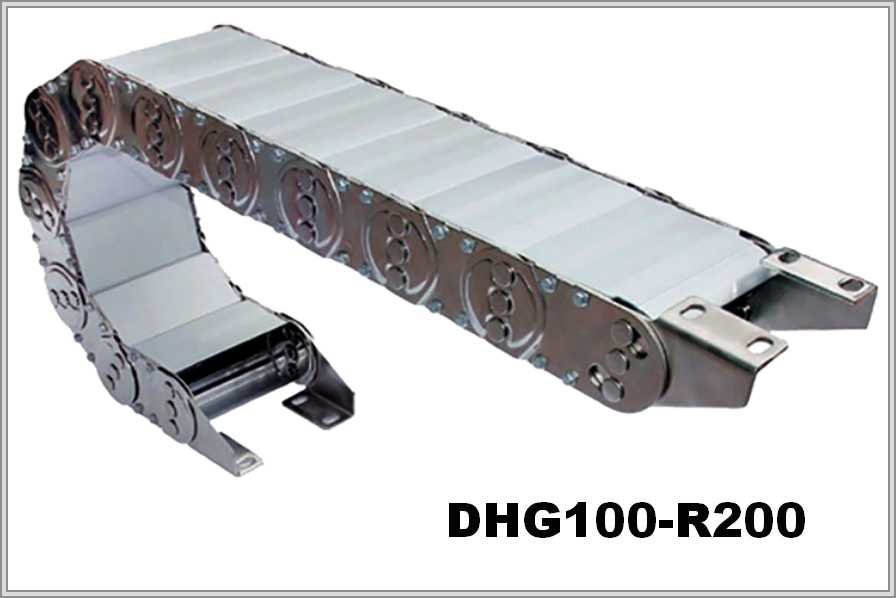

Стальная цепь DHG100-R200: внутренняя высота 49 мм, высота петли ≈ 475 мм
Изгиб DHG100-R200: петля и длина в изгибе
В обозначении DHG100-R200 за буквой R следует 200: это радиус изгиба, мм. Под петлю по высоте потребуется ≈ 475 мм: удвоенный радиус плюс внешняя высота (200 мм и 75 мм). Для DHG100-R200 длина цепи в изгибе ≈ πR — порядка 628,3 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHG100 | 49мм | 75мм | 200мм | 100мм |
Высоты DHG100, шаг 100 мм и подбор
Размеры DHG100-R200: внутренняя высота 49 мм, внешняя 75 мм, радиус изгиба 200 мм, шаг 100 мм. Цепь DHG100-R200 с радиусом 200 мм подходит, если этот радиус не меньше минимально допустимого радиуса самого жёсткого кабеля.
Устройство цепи DHG100-R200
Исполнение DHG100-R200 — полностью закрытое, материал — сталь. У DHG100-R200 каждый модуль можно открыть. DHG100-R200 предназначена для защиты кабелей и шлангов. Каталог относит DHG100-R200 к разделу «Стальные закрытые», серия DHG. Надёжность конструкции энергоцепи, как сказано в описании, обеспечивают гибкость и прочность.
Подбирая DHG100-R200, укажите монтажное положение цепи; перечень кабелей и шлангов с их общей массой; предельно малый радиус для жёсткого кабеля, если кабелей несколько.
