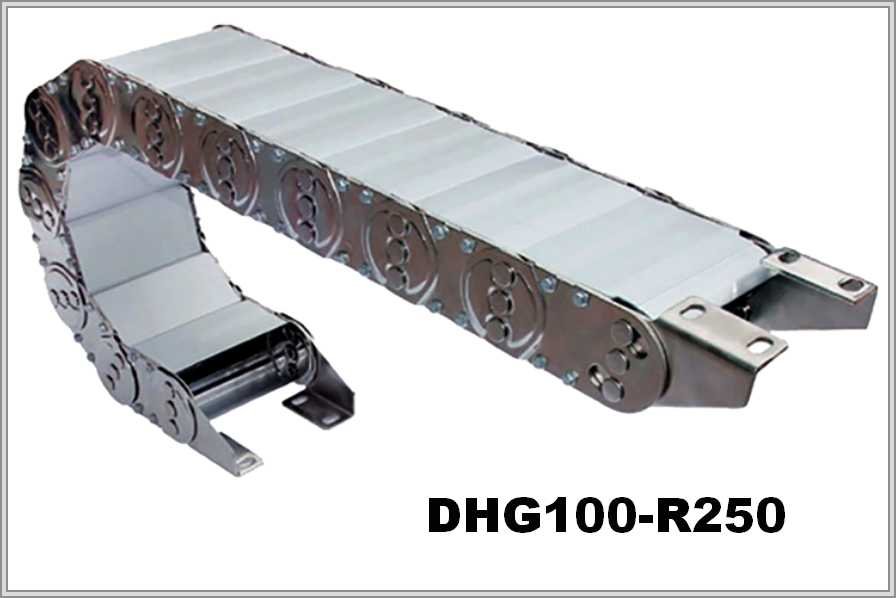

Кабелеукладчик DHG100-R250
Артикул: WB-002020
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002020 |
| Производитель: | WorldBelt |
| Шаг, мм: | 100 |
| Серия: | DHG |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 49 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 75 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Цепь DHG100-R250, высота петли ≈ 575 мм, внешняя высота 75 мм
Высота петли при радиусе 250 мм
У этой модели, DHG100-R250, радиус изгиба указан 250 мм. Высота петли ≈ 2R + внешняя высота: при R 250 мм и внешней высоте 75 мм это 575 мм. При радиусе 250 мм длина цепи в изгибе ≈ πR, то есть 785,4 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHG100 | 49мм | 75мм | 250мм | 100мм |
Что учесть при подборе DHG100-R250
Строка таблицы для DHG100-R250: радиус, внутренняя высота, внешняя высота, шаг цепи — 250, 49, 75 и 100 мм по порядку. Кроме того, внутреннюю высоту цепи DHG100-R250, 49 мм, соотносят со жгутом: внутреннее сечение выбирают с запасом и с учётом разделителей.
Что известно о конструкции DHG100-R250
DHG100-R250 относится к стальным цепям, причём полностью закрытым. Каждый модуль цепи DHG100-R250 можно открыть. Предназначение DHG100-R250 — защита кабелей и шлангов. В описании отмечено: коммуникации внутри тяговой цепи не скручиваются и не деформируются.
Заказывая DHG100-R250, сообщите протяжённость хода цепи, состав заполнения и его суммарную массу, условия эксплуатации цепи и положение цепи после монтажа.
