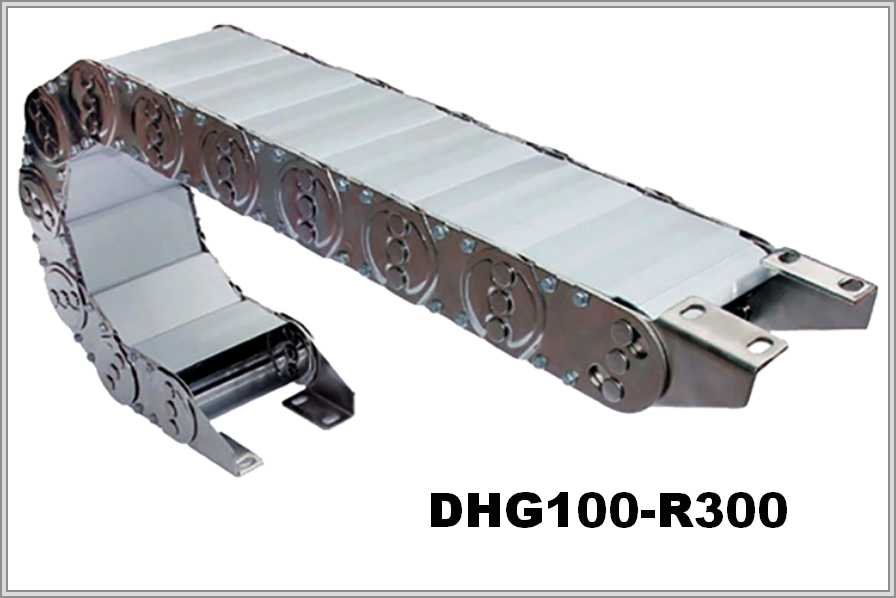

Кабелеукладчик DHG100-R300
Артикул: WB-002022
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002022 |
| Производитель: | WorldBelt |
| Шаг, мм: | 100 |
| Серия: | DHG |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 49 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 75 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик DHG100-R300: высота петли ≈ 675 мм, внутренняя высота 49 мм

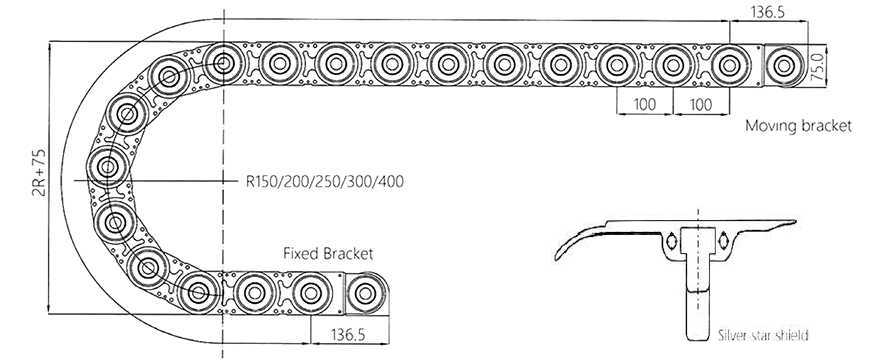

Высота петли при радиусе 300 мм
Радиус изгиба кабелеукладчика DHG100-R300 указан как 300 мм. Высота петли ≈ 2R + внешняя высота: для этой цепи получается 675 мм. Для DHG100-R300 длина цепи в изгибе ≈ πR — около 942,5 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHG100 | 49мм | 75мм | 300мм | 100мм |
Размеры DHG100, радиус 300 мм
В таблице DHG100-R300: внутренняя высота 49 мм, внешняя 75 мм, шаг 100 мм, радиус изгиба 300 мм. Когда длина хода большая, выясняют, какой должна быть свободнонесущая длина и где нужны опоры.
Конструкция DHG100-R300

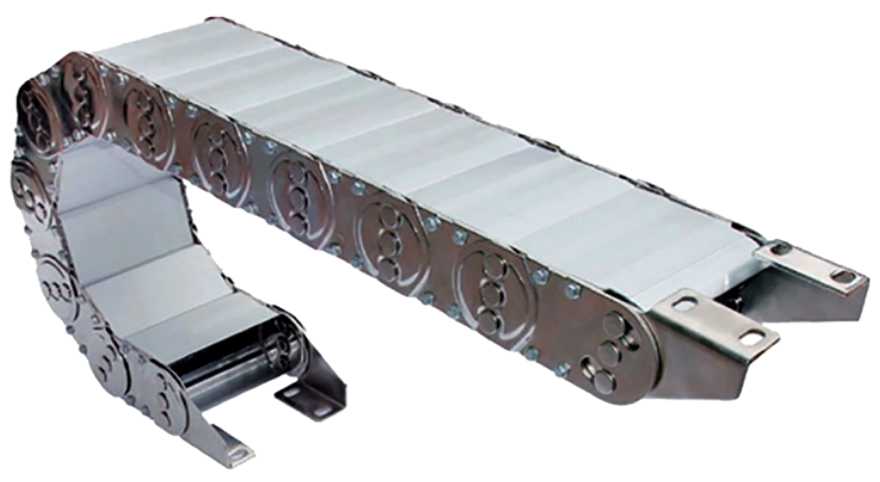

DHG100-R300 — стальная цепь полностью закрытого исполнения. Каждый модуль цепи DHG100-R300 можно открыть. Цепь DHG100-R300 предназначена защищать кабели и шланги. По описанию, в конструкции использована нержавеющая сталь с хромированным покрытием.
Подбирая DHG100-R300, укажите массу заполнения и его состав; протяжённость хода цепи; положение монтажа; условия, в которых цепь будет работать. При желании, к заявке можно добавить фото прежней цепи или чертёж.
