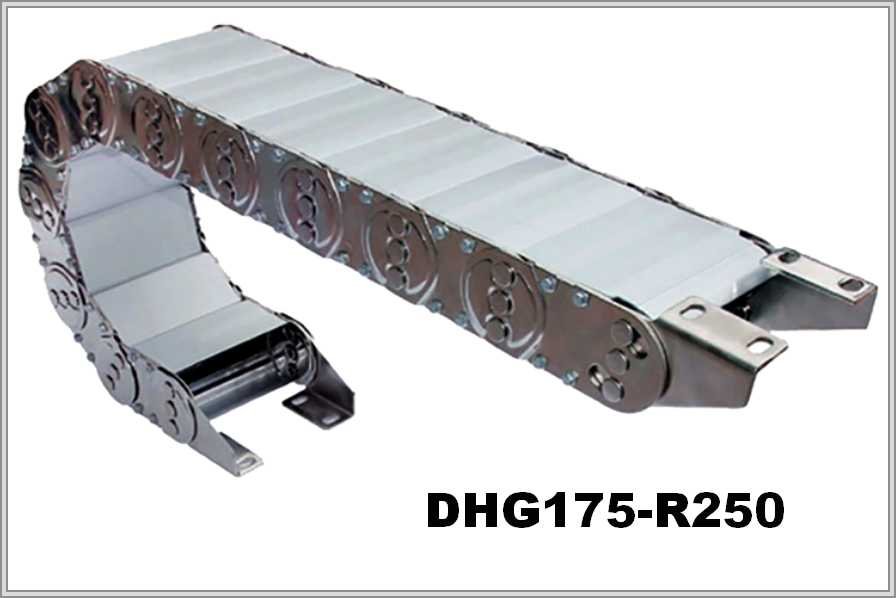

Кабелеукладчик DHG175-R250

Name: DHG175-R250
Brand: WorldBelt
SKU: WB-001951

Артикул: WB-001951

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Цепь DHG175-R250, сталь, полностью закрытая: высота петли около 650 мм, радиус 250 мм, шаг — 175 мм.

Характеристики

Артикул:	WB-001951
Производитель:	WorldBelt
Шаг, мм:	175
Серия:	DHG
Исполнение цепи:	Закрытая
Материал цепи:	Сталь
Внутренняя высота, мм:	118
Радиус изгиба, мм:	250
Внешняя высота, мм:	150
Число секций:	1
Раздел:	Закрытые

Кабелеукладчик DHG175-R250: высота петли ≈ 650 мм, внутренняя высота — 118 мм

Радиус 250 мм и петля 650 мм

В DHG175-R250 буква R сопровождается числом 250: это радиус изгиба, мм. Под петлю по высоте понадобится ≈ 650 мм: это 2R плюс внешняя высота (250 мм и 150 мм). Длина цепи в изгибе ≈ πR: 785,4 мм.

Тип	Внутренняя высота	Внешняя высота	Радиус изгиба	Шаг цепи
DHG175	118мм	150мм	250мм	175мм

Из описания DHG175-R250

Цепь DHG175-R250 изготовлена из стали и закрыта полностью. Раздел каталога — «Стальные закрытые», серия DHG. Каждый модуль цепи DHG175-R250 можно открыть. Предназначение DHG175-R250 — защита кабелей и шлангов. Описание называет монтаж-демонтаж, установку и эксплуатацию простыми и надёжными, а износостойкость — высокой.

DHG175-R250 — схема конструкции

DHG175-R250 — виды концевого крепления

Что учесть при подборе DHG175-R250

В таблице DHG175-R250: 250 мм — радиус изгиба; 118 и 150 мм — внутренняя и внешняя высота; 175 мм — шаг. Радиус цепи, 250 мм, не должен быть меньше допустимого радиуса самого жёсткого кабеля.

Для расчёта DHG175 сообщите перечень кабелей и шлангов с их общей массой, протяжённость хода цепи и монтажное положение цепи. Чертёж или фотография заменяемой цепи — не обязательны, но приветствуются.
