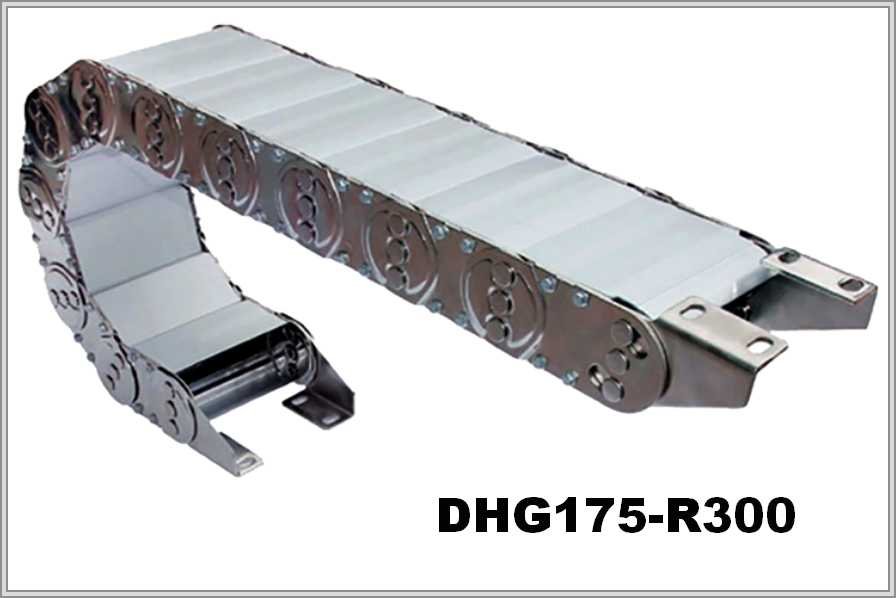

Кабелеукладчик DHG175-R300
Артикул: WB-001980
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-001980 |
| Производитель: | WorldBelt |
| Шаг, мм: | 175 |
| Серия: | DHG |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 118 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 150 |
| Число секций: | 1 |
| Раздел: | Закрытые |
DHG175-R300: внутренняя высота 118 мм, радиус изгиба — 300 мм
Радиус 300 мм и высота петли 750 мм
300 мм — радиус изгиба по обозначению цепи DHG175-R300. При радиусе 300 мм и внешней высоте 150 мм высота петли ≈ 2R + внешняя высота = 750 мм. Длина цепи в изгибе ≈ πR: около 942,5 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHG175 | 118мм | 150мм | 300мм | 175мм |
Высоты DHG175, шаг 175 мм и подбор
Значения для DHG175-R300 в таблице — внутренняя высота 118 мм, внешняя высота 150 мм, радиус изгиба 300 мм, шаг 175 мм. Также для осмотра и замены линий удобно открытое исполнение; закрытое, к которому относится DHG175, защищает от стружки и грязи. Длинный ход — повод посмотреть на свободнонесущую длину и на опоры.
Из описания DHG175-R300
Кабелеукладчик DHG175-R300 стальной, закрыт полностью. В DHG175-R300 каждый модуль цепи можно открыть. Раздел каталога — «Стальные закрытые», серия DHG. Для защиты кабелей и шлангов предназначена цепь DHG175-R300. Описание перечисляет высокую гибкость, низкий уровень шума и работу без деформации.
Чтобы заказать DHG175-R300, напишите положение, в котором цепь монтируют; величину перемещения цепи; перечень заполнения с его общей массой; минимальный радиус, который допускает самый негибкий кабель.
