Кабелеукладчик DHG175-R400
Артикул: WB-002021
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002021 |
| Производитель: | WorldBelt |
| Шаг, мм: | 175 |
| Серия: | DHG |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 118 |
| Радиус изгиба, мм: | 400 |
| Внешняя высота, мм: | 150 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытая цепь DHG175-R400: радиус изгиба — 400 мм, шаг 175 мм

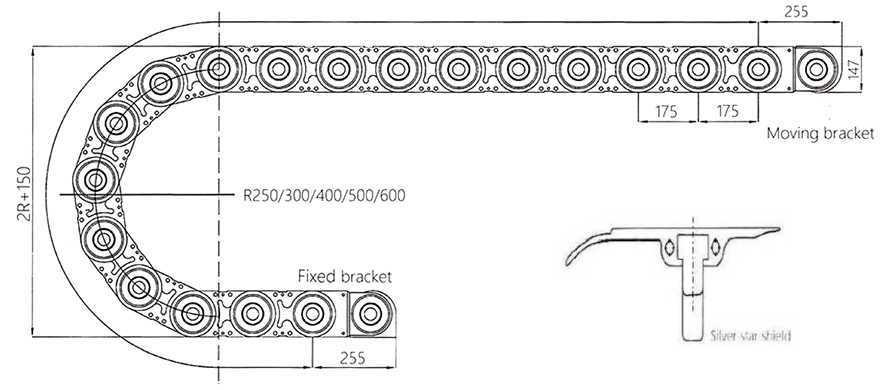

Радиус изгиба и высота петли 950 мм
Радиус изгиба кабелеукладчика DHG175-R400 принят 400 мм. Если сложить 2R и внешнюю высоту 150 мм при радиусе 400 мм, высота петли составит 950 мм. Длина цепи в изгибе ≈ πR; при R = 400 мм это 1256,6 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHG175 | 118мм | 150мм | 400мм | 175мм |
Размеры DHG175, радиус 400 мм
Согласно таблице DHG175-R400: шаг 175 мм; внутренняя высота 118 мм, внешняя 150 мм; радиус изгиба 400 мм. Закрытое исполнение защищает от стружки и грязи, открытое удобно для осмотра и замены линий; DHG175-R400 относится к закрытым.
Из описания DHG175-R400

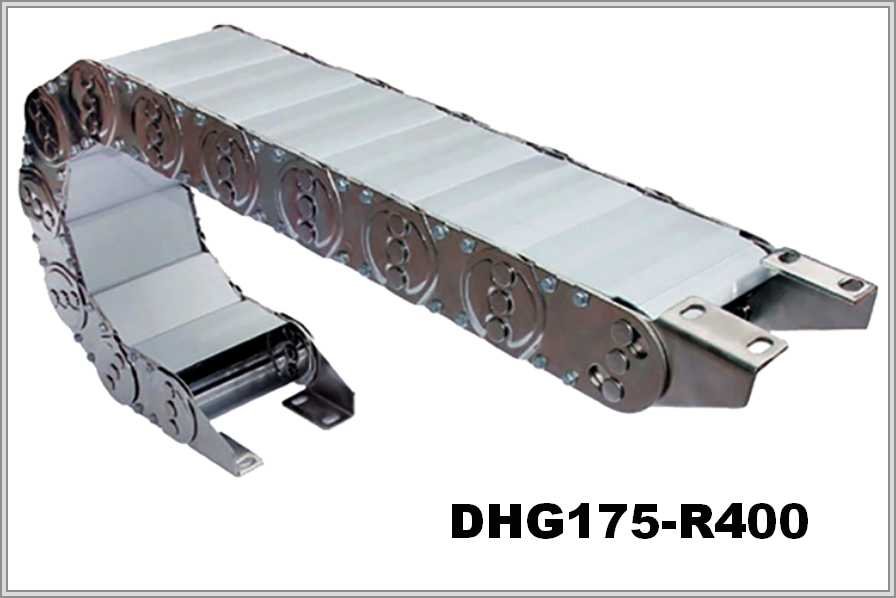

Кабелеукладчик DHG175-R400 стальной, закрыт полностью. У DHG175-R400 каждый модуль можно открыть. Цепь DHG175-R400 предназначена для защиты кабелей и шлангов.
Чтобы заказать DHG175-R400, напишите длину перемещения; массу заполнения и его состав; условия, в которых цепь будет работать; минимальный радиус у кабеля с наибольшей жёсткостью. Чертёж и фотография заменяемой цепи — дополнение по желанию.
