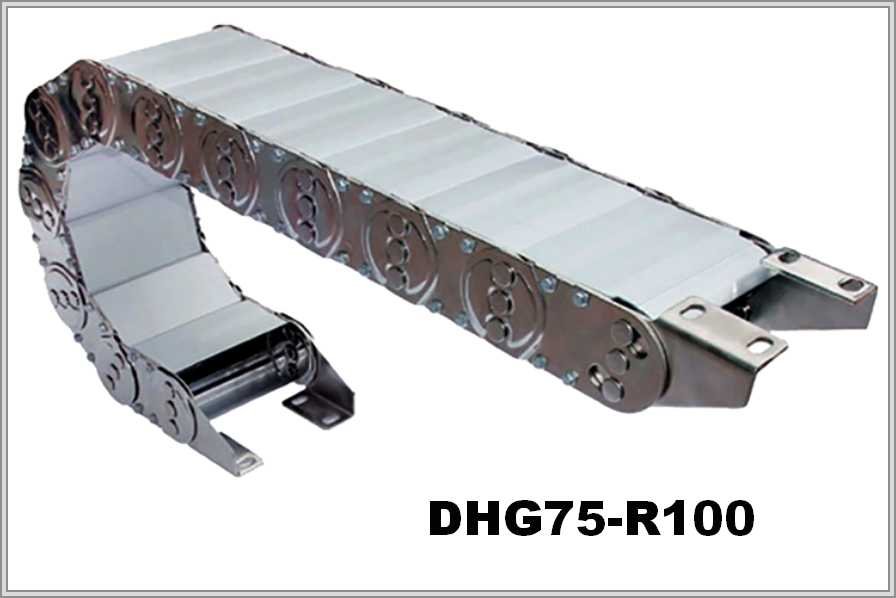

Кабелеукладчик DHG75-R100
Артикул: WB-002096
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002096 |
| Производитель: | WorldBelt |
| Шаг, мм: | 75 |
| Серия: | DHG |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 31 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 50 |
| Число секций: | 1 |
| Раздел: | Закрытые |
DHG75-R100: внешняя высота — 50 мм, внутренняя высота 31 мм
Радиус 100 мм и петля 250 мм
У этого кабелеукладчика, DHG75-R100, радиус изгиба задан 100 мм. Оценка высоты петли такая: 2R + внешняя высота = 250 мм при R 100 мм. Длина цепи в изгибе ≈ πR: 314,2 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHG75 | 31мм | 50мм | 100мм | 75мм |
Что учесть при подборе DHG75-R100
Строка таблицы для DHG75-R100: радиус изгиба, внутренняя и внешняя высота, шаг — 100, 31, 50 и 75 мм по порядку. Радиус цепи 100 мм не должен быть меньше минимально допустимого радиуса самого жёсткого кабеля.
Исполнение и материал DHG75-R100
Материал DHG75-R100 — сталь, цепь полностью закрытая. В цепи DHG75-R100 каждый модуль можно открыть. Предназначение DHG75-R100 — защита кабелей и шлангов.
Для подбора DHG75-R100 укажите положение цепи после монтажа; условия, в которых цепь будет работать; величину перемещения цепи; состав заполнения и его суммарную массу. К заявке на DHG75-R100 по желанию можно приложить снимок имеющейся цепи или чертёж.
