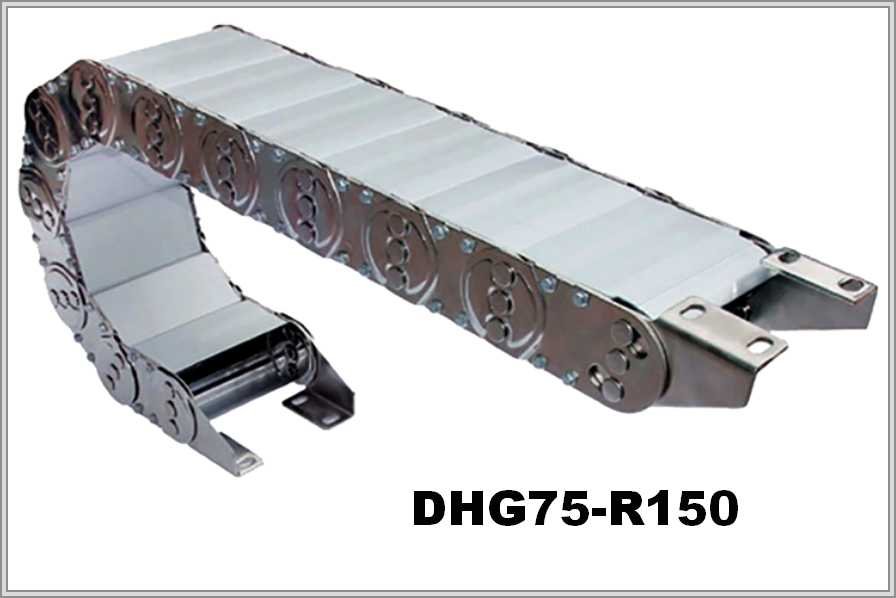

Кабелеукладчик DHG75-R150
Артикул: WB-002093
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002093 |
| Производитель: | WorldBelt |
| Шаг, мм: | 75 |
| Серия: | DHG |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 31 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 50 |
| Число секций: | 1 |
| Раздел: | Закрытые |
DHG75-R150: внутренняя высота — 31 мм, высота петли около 350 мм
Радиус 150 мм и высота петли 350 мм
Радиус изгиба цепи DHG75-R150 принят 150 мм. Высоту петли кабелеукладчика прикидывают как 2R + внешняя высота: 2 × 150 + 50 = 350 мм. Длина цепи в изгибе ≈ πR: 471,2 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHG75 | 31мм | 50мм | 150мм | 75мм |
Высоты, шаг 75 мм и выбор цепи
Значения для DHG75-R150 по данным таблицы — шаг 75 мм, радиус изгиба 150 мм, внутренняя высота 31 мм, внешняя высота 50 мм. Также радиус цепи, 150 мм, не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Из описания DHG75-R150
Материал DHG75-R150 — сталь, цепь полностью закрытая. У DHG75-R150 каждый модуль можно открыть. Цепь DHG75-R150 предназначена для защиты кабелей и шлангов.
Для DHG75-R150 нам потребуется, чтобы вы указали условия, в которые попадёт цепь при работе; протяжённость хода цепи; положение, в котором цепь монтируют. К заявке на DHG75-R150 по желанию можно приложить чертёж или фото прежней цепи.
