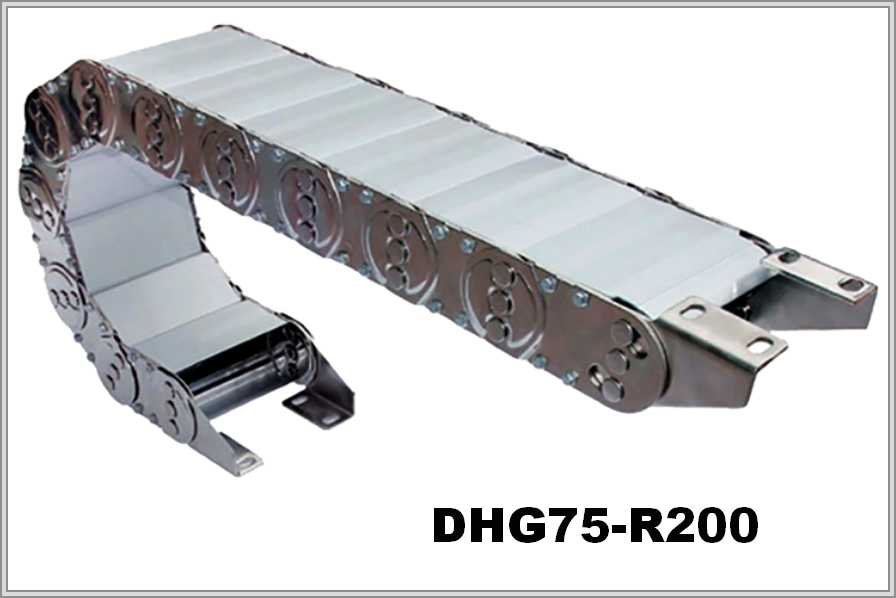

Кабелеукладчик DHG75-R200
Артикул: WB-002013
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002013 |
| Производитель: | WorldBelt |
| Шаг, мм: | 75 |
| Серия: | DHG |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 31 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 50 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик DHG75-R200: длина цепи в изгибе около 628,3 мм, шаг 75 мм
Изгиб R 200 мм и высота петли
У DHG75-R200 радиус изгиба указан 200 мм. Высоту петли считают по формуле 2R + внешняя высота: 2 × 200 + 50 = 450 мм. длина цепи в изгибе ≈ πR = 628,3 мм при R 200 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHG75 | 31мм | 50мм | 200мм | 75мм |
Размеры DHG75, радиус 200 мм
Размеры DHG75-R200: внутренняя высота 31 мм, внешняя 50 мм, радиус изгиба 200 мм, шаг 75 мм. Кроме того, закрытое исполнение, как у DHG75-R200, защищает от стружки и грязи; для осмотра и замены линий удобно открытое.
Материал и исполнение DHG75
Цепь DHG75-R200 изготовлена из стали и закрыта полностью. В цепи DHG75-R200 каждый модуль можно открыть. Предназначение DHG75-R200 — защита кабелей и шлангов. Согласно описанию, стальную несущую цепь этой модели удобно обслуживать и очищать.
Для расчёта DHG75 сообщите условия эксплуатации цепи, перечень заполнения с его общей массой, монтажное положение цепи и величину перемещения цепи. По вашему усмотрению, к заявке можно приложить фото прежней цепи или чертёж.
