Рулонная защита

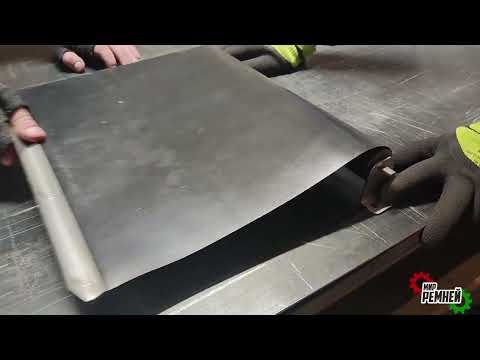

Рулонная защита закрывает подвижные узлы и направляющие станка лентой, намотанной на вал с пружинным механизмом. Один конец ленты соединён с кареткой или суппортом; при ходе узла лента вытягивается и закрывает участок, а при обратном ходе сама возвращается на вал.
В разделе — самосматывающаяся рулонная защита для станков. Исполнения различаются наличием кожуха вокруг рулона, материалом ленты, концевой рейкой и способом крепления; размеры и код монтажа фиксируют в заявке.
Как устроена рулонная защита и что нужно для заказа
Принцип действия
Энергия заведённой пружины постоянно натягивает ленту — за это механизм называют пружинно-инерционным. Свободный конец ленты соединяют с подвижным узлом, а вал с намотанной лентой ставят в защитный короб или на опоры.
Из чего состоит
- полотно — ткань с покрытием, тонкая сталь либо комбинированные материалы;
- вал с одной или несколькими пружинами; на высокоскоростных станках — торсионные;
- короб для механизма — встроенный либо отсутствующий, если места мало;
- боковые направляющие и крепления: монтажные уголки или отверстия в корпусе;
- щётки или скребки, очищающие ленту при втягивании;
- концевая рейка на свободном конце: из алюминия или из стали.
Кожух и расчёт размеров
Кожух прикрывает вал от ударов и даёт место для грязесъёмника, но добавляет габариты. Сечение квадратное, A × A, размеры — от 40 × 40 до 150 × 150 мм. Минимальный размер считают по формуле DC = Ø MAX + 8, где Ø MAX — диаметр рулона вместе с намотанной лентой; диаметр пустого барабана сюда не подставляют. Габарит защиты для кожуха из стали или нержавеющей стали равен LT + Z + 2Y + LM / 100, где Z = 13, а добавку 2Y берут из таблицы по LM. Пример: полотно 500 мм, LM = 1000 мм, 2Y = 8, итог 500 + 13 + 8 + 10 = 531 мм.
Без кожуха вал держат опоры, и габарит по ширине равен LT + 2Y; выступающие концы вала и опоры считают отдельно. Для LT = 500 мм и LM = 1000 мм получается 508 мм.
Монтажный код
Положение описывают четырьмя выборами: рулон и выход полотна — F либо V, концевая рейка — номер от 1 до 7, крепление кожуха — P либо T, грязесъёмник — R1 либо R2. Сторону взгляда фиксируют один раз, схему не поворачивают. Рабочих положений три: горизонтальное, переднее — полотно стоит вертикально, раскрытие идёт влево и вправо, — и вертикальное, где полотно раскрывается вверх и вниз.
Опросный лист
В опросном листе отмечают вид оборудования, то, что попадает на защиту (стальная, чугунная, латунная, алюминиевая или древесная стружка, пыль, брызги сварки), и жидкости — водяной пар, СОЖ, масло. Далее идут количество материала, его температура, максимальные скорость и ускорение, число циклов в час и часов работы в сутки, сторона взгляда на полотно и эскиз установки. Неизвестные значения можно оставить пустыми; минимально необходимыми для подготовки предложения отмечены разделы с видом оборудования, загрязнениями, режимом работы и исполнением защиты.
Что передать для подбора
Три величины пишут раздельно: LT — ширина ленты, LM — максимальная длина, LC — рабочий ход. К ним добавляют место под корпус или рулон, материал ленты, скорость, ускорение, температуру, число циклов и вид загрязнений. Табличные значения максимальной длины даны для скорости до 40 м/мин, более быстрое движение подбирают отдельно. Итоговые размеры фиксируют в чертеже изготовителя.
