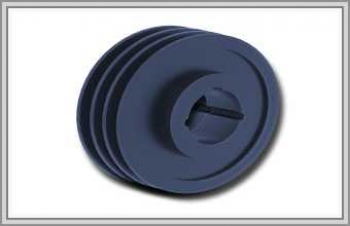

Шкив клиновой SPA на 3 ручья

Три канавки под узкие ремни SPA (обозначение по РТМ — УА) нужны там, где расчёт передачи дал три ремня. Изготавливаем шкив по запросу: глубину, угол и шаг ручьёв определяют ремень заказчика и его чертёж, а если чертежа нет — РТМ 38-40545-79.

Две межосевые дистанции по 15 мм и по 10 мм у торцов — вот и 50 мм обода. Вариант под классический ремень — трёхручьевой A, соседние размеры — в линейке A/SPA, подходящие ремни — в разделе узкие ремни.

Три ручья SPA: скорость и балансировка

• скорость ремня в метрах за секунду: v = π·D·n/60000, D — диаметр шкива в миллиметрах, n — обороты вала за минуту;
• при скорости больше 5 м/с шкиву нужна балансировка, типично класс G6.3 по ГОСТ 22061 и ISO 1940;
• когда ремень быстрее 30 м/с или диаметр мал, для корпуса предпочитают сталь 45.

Корпус под три ремня

Тело шкива бывает сплошным, дисковым, спицевым либо с парой ступиц — решают по диаметру и чертежу. Металл выбирают под среду: для пищевого или химического производства — нержавеющую 12Х18Н10Т, для лёгкого привода — алюминий; применяют также СЧ20 и сталь 45. От материала зависит покрытие: анодировать можно лишь алюминий.

Чем отличается пара с ремнями A

Обод у трёхручьевых A и SPA одинаковый, различие — в ручьях. Узкий ремень выше, поэтому его канавку опускают под dp на 13 мм, канавку A — на 8,7. По РТМ угол для SPA — 34° при dp 90 мм, а 40° — начиная с диаметров больше 450; у классики он растёт ступенями. В европейской DIN 2211 вторая ступень другая: 38° уже после 118 мм, до этого 34°, глубина канавки 13,75 мм, ширина её устья 12,68 мм (под 38° — 12,89).
