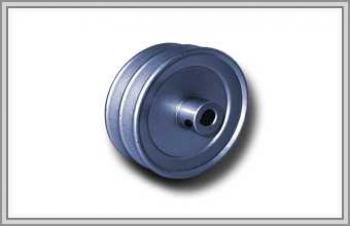

Шкив клиновой SPC на 2 ручья

Второй ручей УВ (SPC) появляется, когда мощность с учётом коэффициента режима одному узкому ремню не по силам. Расстояние между осями канавок — 25,5 мм, края занимают по 17 мм, так что обод вырастает до 59,5 мм: 25,5 + 2·17.

Канавки изготавливаем под конкретные ремни заказчика — по РТМ 38-40545-79 либо по размерам из его документации. Если в документации значится ISO 4183, ручей глубиной 24 мм режут на 34° при dp до 315 мм и на 38° при большем диаметре, верхняя ширина тогда 21,94 и 22,31 мм. Привод на классических ремнях обслуживает версия для C; нестандартный корпус сделаем по чертежу, а другие числа канавок перечислены в подразделе шкивов.

Два ремня SPC на одном шкиве

Пара тянет вместе, поэтому оба ремня подбирают одинаковыми — той же марки, той же конструкции, оба новые. Если один из них короче или натянут сильнее, он забирает большую часть нагрузки, рвётся первым, а следом выходит из строя напарник. По той же причине порвавшийся ремень меняют вместе со вторым.

Шаг вверх от одноручьевого

Каждый добавленный ручей прибавляет к ободу 25,5 мм: 34 мм у одиночного SPC, 59,5 здесь, 85 — у трёхручьевого. Длину и вылет ступицы определяют отдельно, от вала.

SPC против C: длины ремней

Геометрия обода у пары совпадает, а ремни — нет. Для узкого сечения стандартный ряд длин 2000–8000 мм, для классического В (C) — 1800–11200. Если межосевое требует ремня за пределами узкого ряда, это повод рассмотреть классический шкив — уже с ручьём другого профиля.

Сведения для заказа

Нужен dp или наружный диаметр (de = dp + 2b, b у SPC — 5 мм), диаметр вала, посадка — гладкая H7, под шпонку, на зажимной втулке или Taper Bush, — и требование к балансировке.
