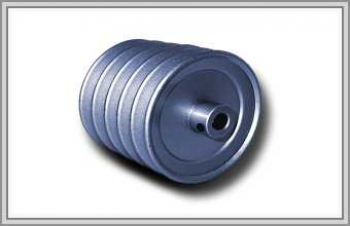

Шкив клиновой SPC на 5 ручьёв

Пять ручьёв для узких ремней УВ (SPC), 22×18 мм. Четыре промежутка по 25,5 мм между осями плюс 17 мм у каждого торца складываются в обод 136 мм — при такой ширине посадку на вал продумывают заранее.

Как будут выглядеть ручьи, решает заказчик: мы повторяем РТМ 38-40545-79 для его ремней, DIN 2211 либо его внутренний стандарт. По DIN угол ручья 34° держится до dp 315 мм, дальше — 38°; глубина канавки 24 мм, ширина по наружной кромке 21,94 мм, а у 38-градусной — 22,31. Комплект SPC из пяти ремней подбирают по длине в пределах 2000–8000 мм; для классических ремней предусмотрен шкив C, остальное — в общем подразделе.

Ступица и посадка широкого шкива SPC

На ободе 136 мм ступица может выходить на одну сторону, на обе или быть двойной. Её наружный диаметр, длину и вылет относительно обода пишут в заявке рядом с диаметром вала. Сам корпус — сплошной, дисковый или спицевый — выбирают по чертежу заказчика либо по нашему типовому.

Четыре варианта отверстия

Код B1 — гладкое отверстие H7. B2 — плюс шпоночный паз ГОСТ 23360-78 и стопорный винт. B3 — расточка под цилиндрическую зажимную втулку. B4 — конус под Taper Bush, в заявке указывают её номер. Втулка ограничивает dp снизу, поэтому для B4 совместимость с диаметром сверяют до выпуска эскиза.

Пять ручьёв SPC и C: в чём разница

Расчётная ширина lp у обоих профилей 19 мм, то есть на уровне dp ремни одинаково широки. Различается то, что ниже: классический ремень C ниже узкого, и его ручей мельче. Ремень, поставленный не в свой ручей, окажется не на расчётной глубине.
