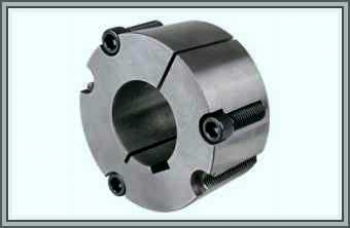

Втулка Taper Bush 3535

Если ступица шкива длинная, а вал имеет диаметр от 30 до 90 мм, подходит 3535. Втулка имеет наружный диаметр 127 мм и длину 89 мм; в каталоге у неё 16 отверстий.

Ряд начинается ниже, чем у короткой 3525: самое малое отверстие — 30 мм против 35. Масса — от 3,210 до 6,950 кг. Прочие номера — в разделе каталога, корпуса с посадкой B4 — шкивы с конусом.

Посадка 3535 на вал и в ступицу

Отверстие 30 мм идёт с пазом 8 × 3,3, 35 и 38 мм — с 10 × 3,3, 40 и 42 мм — с 12 × 3,3, от 45 до 50 мм — с 14 × 3,8. Дальше: 55 мм — 16 × 4,3, 60–65 мм — 18 × 4,4, 70–75 мм — 20 × 4,9, 80–85 мм — 22 × 5,4, а 90 мм — 25 × 5,4. Легче всех 3535-90: 3,210 кг.

Корпус под 89-миллиметровую втулку

Посадка B4 оформляется с номером втулки, и для 3535 важно, чтобы длина ступицы соответствовала её 89 мм. Кроме того, конус 127 мм задаёт минимальный диаметр шкива: при маленьком шкиве втулке просто не останется места.

Сборка и демонтаж

Конусные поверхности собирают сухими, без смазки. Винты доводят равномерно, чередуя их, до момента из паспорта; снимают узел отжимным винтом, без съёмника. Типовые ошибки подробно разобраны в материале про затяжку винтов.
