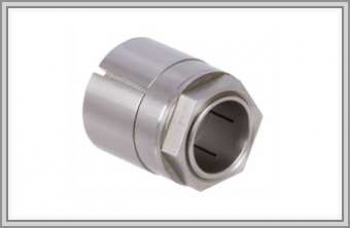

Втулка зажимная TT 5–16 мм

TT 5–16 мм — младший ряд серии TT для тонких валов, на которых шпоночный паз заметно ослабил бы сечение. Втулка крепит ступицу шкива на валу только за счёт натяга.

При стягивании гайкой элементы втулки сдвигаются навстречу друг другу и расклиниваются: наружный раздаётся и прижимается к ступице, внутренний обжимает вал. Так узел передаёт высокий момент, а ступица сама встаёт по центру.

Наружный диаметр втулки — 16–26 мм, глубина — 19–29 мм. Для диаметров 17–35 мм выпускается старший ряд TT, прочие типы — в группе втулок.

Монтаж TT на вал до 16 мм

• вал, отверстие ступицы и сам зажимной комплект практически полностью обезжиривают;
• гайку доводят до нужного момента динамометрическим ключом под внутренний шестигранник;
• ступица при этом может чуть сместиться по оси — положение шкива выставляют с поправкой.

Младший ряд 5–16 или старший 17–35 мм

Граница между рядами проходит по диаметру вала: до 16 мм подходит этот ряд, от 17 мм — старший. Малые втулки компактны: при наружном диаметре не больше 26 мм они помещаются в ступицы небольших шкивов, куда корпус старшего ряда уже не войдёт.

Исходные данные для заказа

Нужны точный диаметр вала, внутренний диаметр ступицы, её длина и нагрузка — момент либо киловатты с оборотами в минуту. Для нового шкива в эскизе ставят посадку B3 и пишут тип TT. Как устроено коническое крепление другого типа, объясняет статья Taper Lock.
