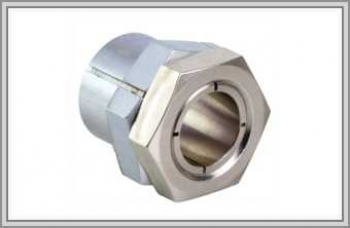

Втулка зажимная TMK Type B 5–45 мм

TMK Type B — зажимная втулка без шпонки для вала диаметром 5–45 мм. Она фиксирует ступицу шкива на валу силой трения, так что шпоночный паз делать не требуется. Нагрузочный уровень — средний крутящий момент; при затяжке втулка центрирует ступицу.

В отличие от Type A, у которой покрытие не заявлено, здесь стальные детали защищены от коррозии: внутренняя втулка и гайка никелированы, наружная втулка оцинкована. Диапазоны габаритов у двух исполнений совпадают — наружный диаметр 12–60 мм, глубина 19–63 мм, масса 0,16–0,85 кг. Остальные серии — в разделе втулок.

Затяжка TMK Type B двумя ключами

• с вала и из расточки ступицы заранее удаляют смазку;
• немного масла допускается только между двумя шестигранниками;
• собранная втулка не должна задевать неподвижные детали машины;
• задний шестигранник держат тонким гаечным ключом, передний вращают динамометрическим по часовой стрелке, пока ключ не покажет заданный момент.

Порядок демонтажа

Задний шестигранник снова фиксируют тонким ключом, а передний отворачивают против часовой стрелки. Отворачивать его следует, пока внутренняя часть не выйдет из наружной на несколько миллиметров. После этого зажим освобождается, и ступицу снимают с вала без ударов по шкиву.

Осевой уход ступицы и выбор покрытия

Ступица при затяжке чуть сдвигается вдоль вала — это компенсируют правильным начальным положением шкива. Для подбора пришлите размер вала, отверстие ступицы с её длиной и условия среды: покрытие Type B оправдано там, где на узел попадает влага. Если втулка пойдёт в новый корпус, выберите шкив под втулку с посадкой B3.
