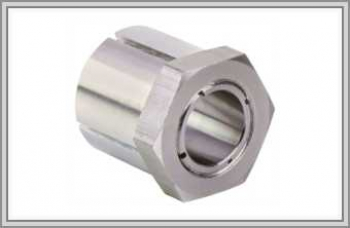

Втулка зажимная TOK Type A 5–50 мм

Втулка TOK Type A соединяет вал 5–50 мм со ступицей шкива без шпонки: при затяжке она распирается в отверстии ступицы и плотно охватывает вал. Давление распределяется по всей площади сопряжения, а не по узкой шпоночной грани, и ступица не ослаблена пазом.

Серия предназначена для средних крутящих моментов и сама центрирует шкив на валу. Втулки ряда выпускаются с наружным диаметром от 14 до 75 мм и глубиной от 19 до 73 мм, весят они от 0,17 до 1,47 кг. Сравнить с другими способами зажима можно в подразделе втулок.

Чем TOK Type A отличается от Type B

Диапазоны размеров у исполнений A и B одинаковые: тот же вал 5–50 мм, те же наружные диаметры, длины и массы, поэтому типоразмер подбирается по общей логике. Разница — в материале и защите поверхности. Для Type B в каталоге указана сталь с никелированной внутренней втулкой, никелированной гайкой и оцинкованной наружной частью. Для Type A сведения о материале в описании неоднозначны, поэтому исполнение подтверждается при оформлении заявки.

Посадка в ступицу и положение шкива

Втулку вводят в расточку, узел надевают на вал и затягивают. В ходе затяжки ступица может немного уйти вдоль оси — начальное положение выставляют с учётом этого, чтобы в итоге ручьи обоих шкивов передачи легли в одну плоскость. Самоцентрирование снимает вопрос перекоса ступицы относительно вала.

Что нужно для подбора TOK Type A

Укажите диаметр вала и его допуск, внутренний диаметр ступицы и её ширину, передаваемый момент либо мощность и число оборотов. Когда шкив делается под заказ, впишите в эскиз код посадки B3 и тип зажима. Подходящие корпуса ищите среди шкивов под зажим.
