Втулка зажимная COM-R 6–120 мм

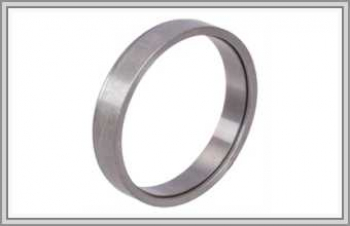

COM-R поставляется как комплект разрезных колец без собственного фланца: нажимную деталь и стяжные винты закладывает в свою конструкцию заказчик. Кольца входят в зазор между валом диаметром 6–120 мм и расточкой ступицы, их наружный размер — от 9 до 134 мм.

Серия предназначена для низких и средних крутящих моментов. Центрировать шкив она не умеет, зато ступица при затяжке остаётся на месте: сдвиг вдоль оси при монтаже исключён. Прочие способы посадки смотрите в разделе втулок.

Кольца COM-R: допуски, чистота, компоновка

Нажимная часть — забота сборщика привода

Осевое усилие на кольца передаёт нажимной фланец или нажимная втулка с винтами, которые изготавливает тот, кто собирает узел. Расточку под COM-R выполняют по H8, шейку вала — в h8, а шероховатость обеих поверхностей ограничивают 12,5 мкм. Если одной пары колец мало, в линию ставят ещё — всего не больше четырёх комплектов.

Когда вместо COM-R выбирают SSG

SSG — готовая втулка: она самоцентрируется и мирится с малым ходом по оси при монтаже, но работает только на низком моменте. COM-R ничего не центрирует и требует точных посадок, зато тянет и средние моменты и не уводит шкив вдоль вала. Сравнить с конической посадкой поможет статья про Taper Lock.

Исходные данные для колец

Сообщите вал и его поле допуска, расточку в ступице, момент на валу и длину, которую можно отдать под кольца. Для шкива, который пока существует лишь в чертеже, укажите в эскизе код посадки B3.
