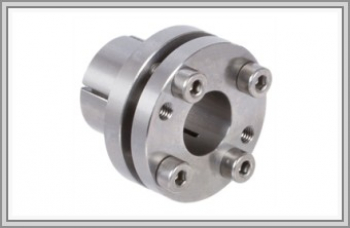

Втулка зажимная MSM-N 6–14 мм, нержавеющая

MSM-N подходит к валам 6–14 мм, материал — нержавеющая сталь марки 1.4305. При наружном диаметре всего 14–22 мм она помещается в шкивы с тонкой ступицей, куда более крупный зажимной элемент уже не встанет.

Втулка передаёт осевую силу от 1,7 до 6,5 кН, соосность держится на уровне 0,02 мм. Высота вместе с крепёжными болтами — 22–31,5 мм: этот размер учитывают при компоновке, если рядом стоит подшипник или стенка корпуса. Другие типы — раздел «Втулки».

MSM-N 6–14: размеры для компоновки

Установка и демонтаж нержавеющей MSM-N

Втулку сажают в расточку ступицы, узел целиком надвигают на вал, после чего винты тянут шестигранником. Для разборки те же винты выворачивают, переставляют в нагнетающую резьбу и заворачивают до тех пор, пока втулка не освободится. Табличные размеры относятся к детали до сборки и деформации.

Отличия от стальной MSM

При тех же валах MSM крупнее — 25–35 мм снаружи, болтов у неё 2–3, и её несущую способность карточка задаёт моментом, а не осевой силой. MSM-N выбирают, когда нужна нержавеющая сталь или под втулку остаётся мало места в ступице. Сравнение с конической посадкой — в материале о Taper Lock.

Что указать

Вал, внешний размер ступицы и ожидаемую осевую нагрузку.
