Червячные и моторредукторы кубической серии

ПЛАНЕТАРНЫЕ И КОНУСНЫЕ ВАРИАТОРЫ

ГАРАНТИЯ И ДОСТАВКА В ЛЮБОЙ РЕГИОН РОССИИ

Комплектация поставки от Мир ремней мотор-редукторов представляют собой электродвигатель и коробку передач, соединенные в одно устройство. Коробка передач двигателя более компактна, чем обычная, её установка намного проще, кроме того, снижается расход материала базовой рамы, а также для механизма с навесной конструкцией (с валом), шасси не требуется. Большое количество дизайнерских решений и размеров позволяют найти моторы практически во всех областях промышленности.

У нас быстрая и несложная доставка транспортными компаниями. Даём гарантию 1 год.

Опросный лист - заявка Каталог червячных и универсальных

варианты поставки

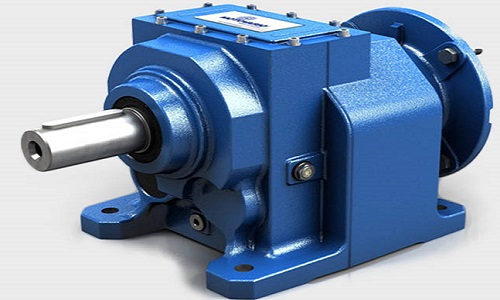

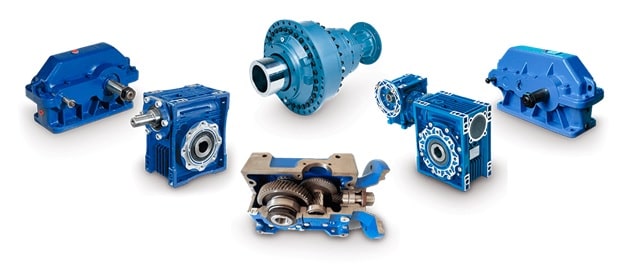

Как следует из названия, изделие представляет собой комбинацию двух элементов в конструктивном устройстве - электродвигателя и коробки передач, которые снижают скорость и увеличивают крутящий момент на выходе устройства. Мы предлагаем широкий ассортимент промышленных редукторов:

✔винтовые зубчатые;
✔цилиндрическая коническая;
✔планетарная;
✔червячные передачи;
✔цилиндрический червяк;
✔коаксиальные;
✔угловые конические зубчатые колеса;
✔с перпендикулярным выходным валом;
✔высокоточные, микромоторные и др.

официальный дилер STM

Совершенная и качественная приводная техника производителя STM S.p.A GSM. Широко используется в различных отраслях промышленности по всему миру. Преимущества редукт. и их неприхотливые свойства были оценены потребителями на протяжении десятилетий. При разработке комплексных приводных решений компания тщательно и добросовестно учитывает индивидуальные рабочие параметры: пыль, грязь, температура, разбрызгивание воды и т. д. Прогрессивные достижения и современные знания в области машиностроения воплощены в каждом предложенном продукте: креативный подход являются неотъемлемой частью зубчатых колёс WorldBelt.

Проектирование и расчет

В процессе проектирования нового оборудования или модернизации старого, проектировщик неизбежно столкнётся с вопросом выбора мотор-редуктора, на который влияют следующие факторы:

✔момент нагрузки на выходной вал Tc, [Н м.]
✔скорость вращения вала, n2, [об / мин]
✔условия эксплуатации
✔мощность электродвигателя, Р2, кВт
✔дизайн-версия
✔режим работы

Отправить заявку

Ассортимент продукции

✔Планетарные мотор-редукторы
✔экструзионные мотор-редукторы
✔цилиндрические мотор-редукторы
✔червячные мотор-редукторы
✔конические мотор-редукторы
✔соосные мотор-редукторы
✔вариаторы

Независимо от типа, все мотор-редукторы имеют базовый набор свойств, регулируемых ГОСТами. Все характеристики и технические параметры можно разделить на несколько основных групп:

✔ Показатели надёжности
Основным критерием является трудовой ресурс, выраженный в количестве рабочих часов (гарантируется производителем). Для червячных передач этот показатель обычно составляет не менее 10 000 часов, для цилиндрических зубчатых колёс — не менее 25 000 часов. Особое внимание следует уделить сроку службы подшипников — не менее 500 часов. Таким образом, полный гарантированный срок службы мотор-редуктора составляет около 5–6 лет (точное значение зависит от интенсивности использования).

✔ Условия эксплуатации
- ✔ Питание: однофазная или трёхфазная сеть переменного тока напряжением 220/380 В. Мотор-редукторы мощностью до 2,2 кВт могут работать как от однофазного, так и от трёхфазного питания. Модели мощностью более 2,2 кВт подключаются только к сети 380 В.
- ✔ Диапазон рабочих температур: от -40°C до +50°C. При температуре ниже 0°C рекомендуется предварительный прогрев редуктора на низких оборотах.
- ✔ Частота вращения выходного вала не должна превышать допустимое значение.
- ✔ Мощность электродвигателя не должна превышать расчётное значение более чем на 20%.

✔ Климатическое исполнение
Выпускаются моторы в умеренном, тропическом и умеренно-холодном исполнении. Технические характеристики каждой модификации определяются условиями эксплуатации в соответствующем климате.

✔ Эффективность
КПД мотор-редуктора зависит от передаточного числа, частоты вращения вала, типа применяемой смазки и её температуры.

Отправить заявку

О компании STM

ПРОМЫШЛЕННЫЕ РЕДУКТОРЫ S.T.M. и G.S.M.

ГАРАНТИЯ И ДОСТАВКА В ЛЮБОЙ РЕГИОН РОССИИ

Перейти в каталог Отправить заявку

Компания Мир ремней предлагает широкий ассортимент продукции одного из ведущих европейских производителей приводной техники. У нас быстрая и несложная доставка транспортными компаниями.

Редуктор данного разработчика выполнен в современном дизайне. В его производстве используются только высококачественные комплектующие, обеспечивающие агрегату надёжность, долговечность и износостойкость в эксплуатации. Лапы, фланцы и корпуса изготавливаются из чугуна марки G20 UNI5007. В небольших по размеру моделях (70, 63, 50, 40 и 28) данные детали выполнены из алюминия SGALSi91 UNI7369/3.

Отправить заявку

ИСПОЛЬЗУЕМЫЙ МАТЕРИАЛ STM

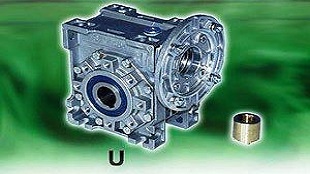

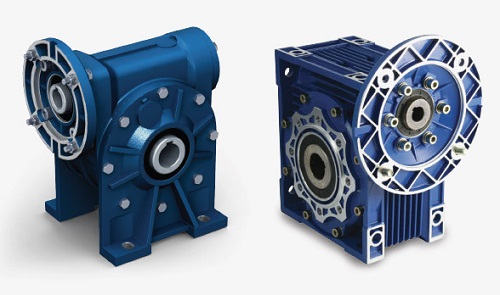

Материалом изготовления червяка изделия является сталь с объёмной либо поверхностной закалкой. Чтобы добиться как можно более лучшего контакта поверхностей зацепления, на витках передаточных отношений выполнен ZI-профиль. Данный профиль способствует снижению шума при работе и повышает его эффективность.

Для изготовления ступицы червячного колеса используется чугун марки G20. На ступицу, в свою очередь, напрессован бронзовый литой венец (марка бронзы – GCsSn12 UNI713).

Концерн STM выпускают свою продукцию с радиальными шариковыми либо роликовыми коническими подшипниками.

ПРИМЕНЯЕМЫЕ СМАЗКИ

Червячный вариант нуждается в хорошей смазке, которая обеспечивает его эффективную эксплуатацию и продлевает срок службы.Современные масла изготавливаются на синтетической или минеральной основе. Как правило, синтетические стоят дороже минеральных. Это связано с тем, что они обладают лучшим коэффициентом вязкости в широком диапазоне температур и увеличивают эффективность работы, отличаясь более длительным сроком годности. Они не вступают в агрессивную химическую реакцию с уплотнениями и бронзой. Если используется консистентная смазка, рекомендуется выбирать марки также на синтетической основе. Смазки данного типа лучше подходят для эксплуатации в нестабильных режимах, в условиях тяжёлых ударов.

При этом следует помнить, что консистентные смазки увеличивают износ основных элементов конструкции редуктора, снижают его мощность и затрудняют процесс отвода тепла.

Заполняются высококачественным синтетическим маслом. Они предназначены для эксплуатации в закрытых помещениях в температурном диапазоне от -10°C до +55°C. Если же их планируется использовать при других температурах окружающей среды, необходимо получить предварительную консультацию в техническом отделе.

АССОРТИМЕНТ ПРОДУКЦИИ

Год за годом С.Т.М. и Г.С.М. разрабатывает и консолидирует общепризнанные ноу-хау в проектировании и создании продуктов и компонентов для передачи энергии. Уже в 1998 году эти знания и опыт в проектировании и строительстве были сертифицированы в полном соответствии с международными стандартами сертификации качества ISO 9001 (G.S.M. в 1999 году). Очень важный результат, который в полной мере свидетельствует об ежедневном внимании к потребностям клиентов, постоянно совершенствуя технические и продуктивные новые решения. Все это, чтобы раз и навсегда засвидетельствовать, как слово «КАЧЕСТВО» в его высшем значении является одним из ключевых слов, разделяемых каждым сотрудником в С.Т.М. и Г.С.М. Производственные площади более 46 000 квадратных метров размещены на 6 заводах, расположенных в Липпо ди Кальдерара ди Рено в Болонье и один в Модене. Задействовано более 300 сотрудников, более 150 станков, разделённых на отдельные рабочие станции с ЧПУ, автоматизированные рабочие места и автоматизированные роботизированные центры, 1500 измерительных приборов и систем управления для операций, выполняемых операторами самоконтроля на станке, в мастерской и отделе сборки, для контроля операций при приёмке. 6 финальных испытательных станций для проведения функциональных испытаний готовой продукции, 1 испытательная комната для технической проверки продукции.

Отправить заявку

Ограничители крутящего момента

ОГРАНИЧИТЕЛИ КРУТЯЩЕГО МОМЕНТА

ГАРАНТИЯ И ДОСТАВКА В ЛЮБОЙ РЕГИОН РОССИИ

Перейти в каталог Отправить заявку

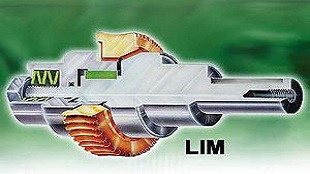

В случаях, когда возникает потребность защитить передачу от ударов и высоких нагрузок, используется специальная предохранительная муфта – ограничитель вращающего момента. Наша компания может предложить редукторы со встроенным механизмом защиты. Гарантия на продукцию 1 год. Доставка в любой регион транспортной организацией до дверей покупателя.

Специалисты компании Мир ремней помогут с расчётом и выбором нужной продукции. Производственный концерн STM S.p.A., GSM S.p.A. с огромным штатом всегда помогает в разработке индивидуальных проектов по просьбе проектировщиков.

Каталог вариантов поставки

ПРЕДЛОЖЕНИЕ МУФТ

В отличие от обычных предохранительных муфт, наши изделия обладают следующими преимуществами:

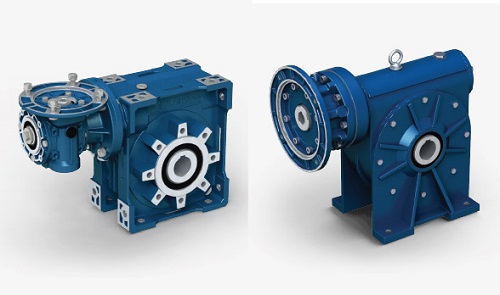

✔ Может легко и без изменения конструкции встраиваться в цилиндро-червячные редукторы CR/CB (типоразмеры 150, 130, 110, 85, 70, 63, 50, 40, 28), 2-хступенчатые CRI/CRMI и различные червячные типа RI/RMI;
✔ Предусматривает защиту от консистентной смазки, масел, пыли, воды и от других загрязнений;
✔ Исправно работает в масляной ванне, увеличивающей срок эксплуатации и уменьшающей механический износ;
✔ Позволяет легко и удобно регулировать ограничиваемый момент при помощи внешней гайки;
✔ Может пробуксовывать на протяжении нескольких минут без каких-либо повреждений.

УСТАНОВКА И ЭКСПЛУАТАЦИЯ

Установлен в коробке передач только на радиальных подшипниках, т. к. усилия с использованием конических подшипников могут изменить калибровку регулятора. Предельные значения крутящего момента M2S, соответствующие номеру оборотов регулировочной гайки. Обратите внимание, что по желанию клиента, огр-читель в двухступенчатой коробке передач устанавливается на первой ступени (коробке передач), что не влияет на изменение передаточного числа редуктора в целом.

Ограничители установлены в узлах критического оборудования для защиты зубчатых колёс от перегрузок, ударов и пиковых нагрузок в машинах и механизмах, которые выполняют прямые функции. Они обычно используются в механизмах, работающих на низких скоростях. Ограничители к. м. используются для предотвращения заклинивания и разрушения механизмов, предназначенных для защиты коробки передач, механических устройств от повреждений при воздействии непредвиденных перегрузок, в том числе аварийных перегрузок. Они просты в обслуживании, по техническим характеристикам они делятся на два типа: трение и шар.

Приводной элемент ограничителя момента трения соединён с ведущей ступицей с помощью шайб трения. В случае перегрузки проскальзывание происходит автоматически, поэтому обратите внимание на количество тепла, выделяющегося в процессе трения, и возможное освобождение сцепления из-за перегрева. Шаровые муфты состоят из двух полумуфт с рядом полостей, в которых расположены шарики. В случае перегрузки половины муфты расходятся и начинают проскальзывать, поэтому эта предохранительная муфта издаёт характерный звук.

Отправить заявку

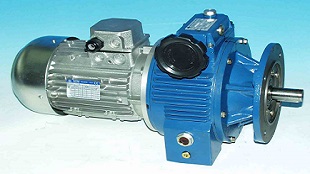

Вариаторы

ПЛАНЕТАРНЫЕ И КОНУСНЫЕ ВАРИАТОРЫ

ГАРАНТИЯ И ДОСТАВКА В ЛЮБОЙ РЕГИОН РОССИИ

Перейти в каталог Отправить заявку

Поставки всех видов европейских и отечественных вариаторов. Передача вращения происходит за счет зубьев в планетарном, а в остальных за счет трения при соприкосновении между собой. Очень сложно определиться с выбором нужного Вам товара и для этого специалисты всегда помогут Вам, предоставив необходимую информацию! Ниже наши конструкторы кратко описали характеристики и виды вариаторов для снабженцев. По дополнительным заказам предоставляем полный комплект документации.

У нас быстрая и несложная доставка транспортными компаниями. Даем годовую гарантию.

РЕМЕННЫЕ И ЦЕПНЫЕ

Конические диски расположены на ведомом и ведущем валах, которые могут перемещаться вдоль оси вращения. Между дисками расположен стальной или усиленный резиновый ремень. Когда приводной вал вращается, вращение через ремень или цепь передается на приводной вал.

Оказывается, что диски образуют два шкива, между которыми находится ремень, благодаря конструкции рабочий диаметр шкивов может изменяться, что означает, что передаточное число также изменяется. Отношение скорости вращения роликов вариатора будет зависеть от расположения точек контакта дисков и конуса.

ЛОБОВЫЕ

Получили широкое распространение в вантовых прессах и других приборах, где неважна значительная потеря КПД.

Ось ведомого перпендикулярна оси стержня. Привод смонтирован на приводном валу. Стержень с фрикционными шайбами установлен на шлицах ведомого. Стержень может двигаться линейно вдоль оси ведомого. Если ролик вариатора прижимается к диску, то вращение будет передаваться с ведущего на ведомый. Кроме того, соотношение скоростей в моментах зависит от расположения точки контакта. Чем ближе к этой точке находится центр, тем медленнее будет вращаться выходной и тем больше крутящий момент на нем.

ТОРОВЫЕ

Комплект коаксиальных дисков и роликов. Импульс смещается от одного диска к другому, и изменение передаточного числа связано с изменением положения роликов, а также степени размягчения колес. Все усилия сосредоточены в зоне контакта, ролики вращают аппарат, превышая силу его давления на диск. Соотношение скоростей в этих единицах варьируется в зависимости от выбранного положения и самого крена и его радиусов. Когда ролик входит в контакт с небольшим радиусом первичного и большим радиусом вспомогательного вала, происходит переключение на пониженную передачу. В обратном порядке происходит переключение на более высокую передачу и переключение на прямую передачу, когда ролик касается осей того же радиуса. Недостатком инвертора такого типа считается довольно сложная конструкция, КПД до 20кВт, отсутствие технологий и материалов, способных выдерживать такие нагрузки. Тороидальные инверторы имеют самый высокий КПД среди инверторов, равный 0,95.

Конусные механические

Конические барабаны прикреплены к ведомому и ведомому приводному, между которыми на валу установлен каток или натянут ремень над ними. Используя винт, ролик может двигаться вдоль оси, или меняется положение плоского ремня вдоль конуса. Пружина обеспечивает надежное давление барабана и ролика. Передаточное отношение привода будет зависеть от расположения валка и точки контакта барабана.

Отправить заявку

Планетарные

В современных устройствах и машинах планетарные передачи уже давно популярны и компактны, несмотря на их большие передаточные числа, которые могут передавать вращение не только в дифференциальном режиме, но и в режиме остановки отдельных компонентов трансмиссии. Использование схем совмещения планетарного дифференциала, вариатора и механизма управления в целом упрощает конструкцию вариатора и расширяет пределы использования при изменении передаточных отношений. Этот вариатор (планетарный) состоит из корпуса, в котором расположены трансмиссионный вал и ведомая шестерня, устройства управления и планетарные шестерни
