Плоские ремни с полиамидным сердечником 2,3 мм
Полиамидный ремень 2,3 мм EF T2 мы предлагаем вместо Chiorino T2 — для главных приводов станков и компрессоров. Рабочий предел — 10 Н/мм ширины, наименьший шкив — 100 мм. Готовых колец пять, длиной 710–2000 мм и шириной 10–50 мм; если нужна другая длина, ремень состыкуем на заказ.
EF T2 на 2,3 мм вместо Chiorino T2: подбор, шкив и монтаж
Подбор по старой маркировке
Свои названия серия EF получила по ремням Chiorino T, так что на место Chiorino T2 встаёт EF T2. Но перед заменой сравнивают не общую толщину, а класс тяги — толщину полиамидного сердечника. Дальше по списку: покрытия с обеих сторон, допустимый шкив и жёсткость. У EF T2 растяжение на 1 % требует 10,4 Н/мм, разрыв — 435 Н/мм. Если у снятого ремня жёсткость была заметно меньше, новый натягивают слабее.
Откуда ограничение 100 мм
Для серии EF минимальный шкив выбран с запасом против итальянского прототипа: от 25 до 50 толщин ремня, у Chiorino — от 14 до 38. Ресурс от этого только выигрывает, но опускаться ниже 100 мм нельзя: при тесном изгибе внешние слои перегружены, сначала идут поперечные трещины, затем расслоение, и привод встаёт без предупреждения. Шкив меньше — выбирайте тоньше, например EF T1 1,7 мм, и увеличивайте ширину.
Кольца со склада

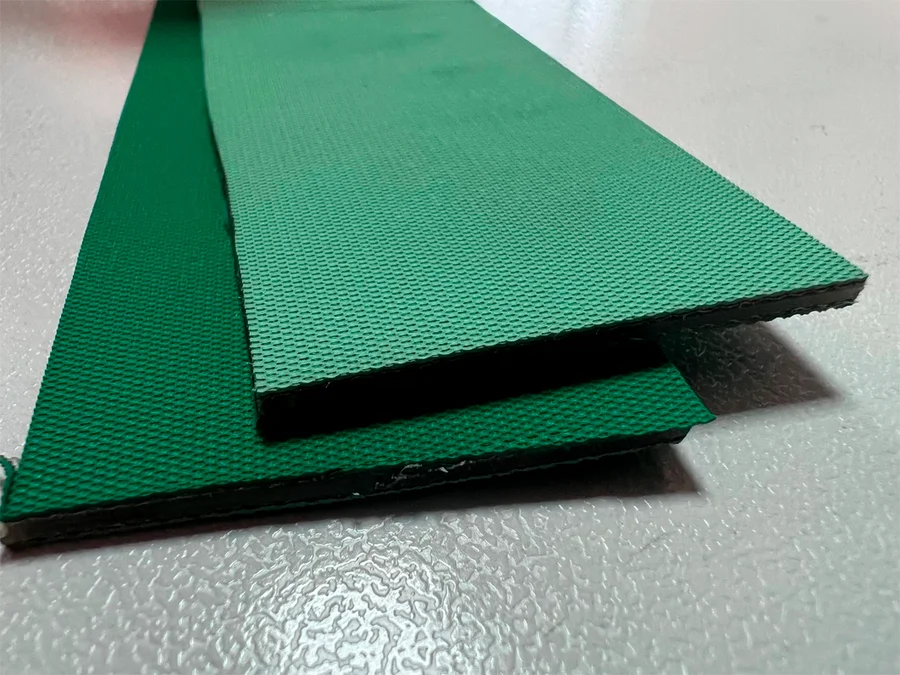

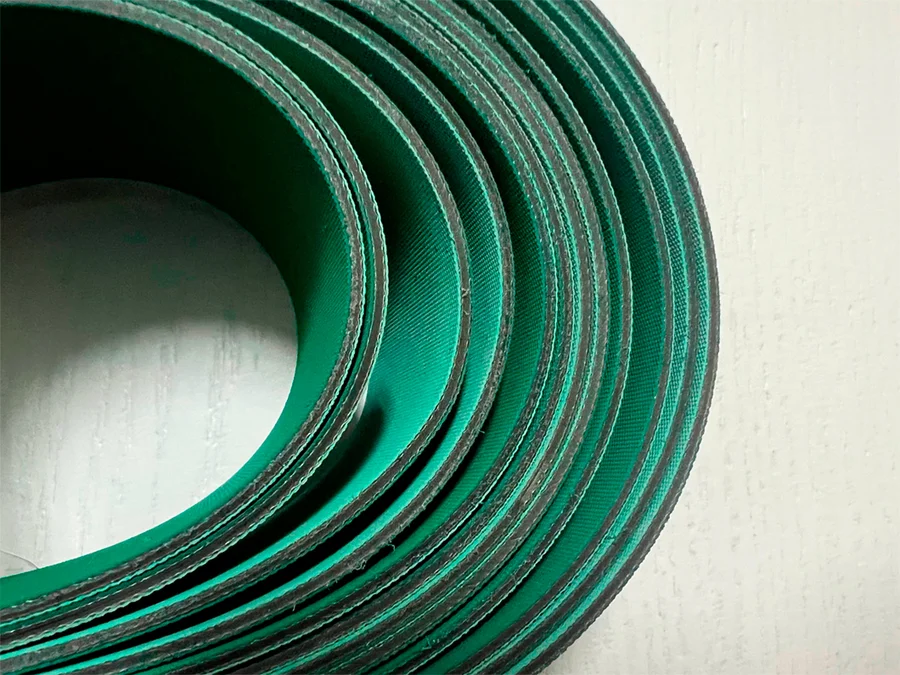

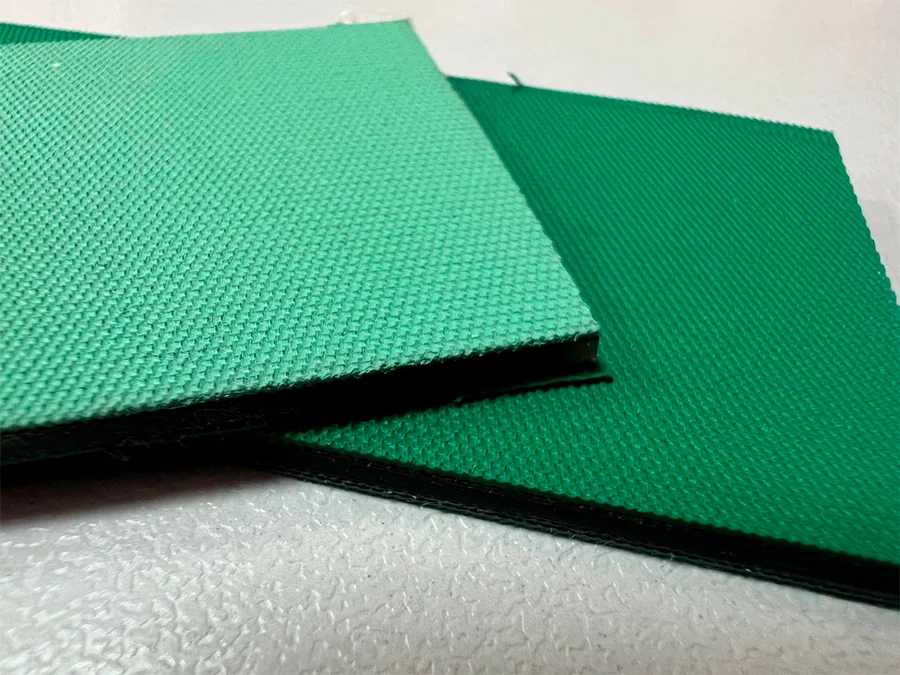

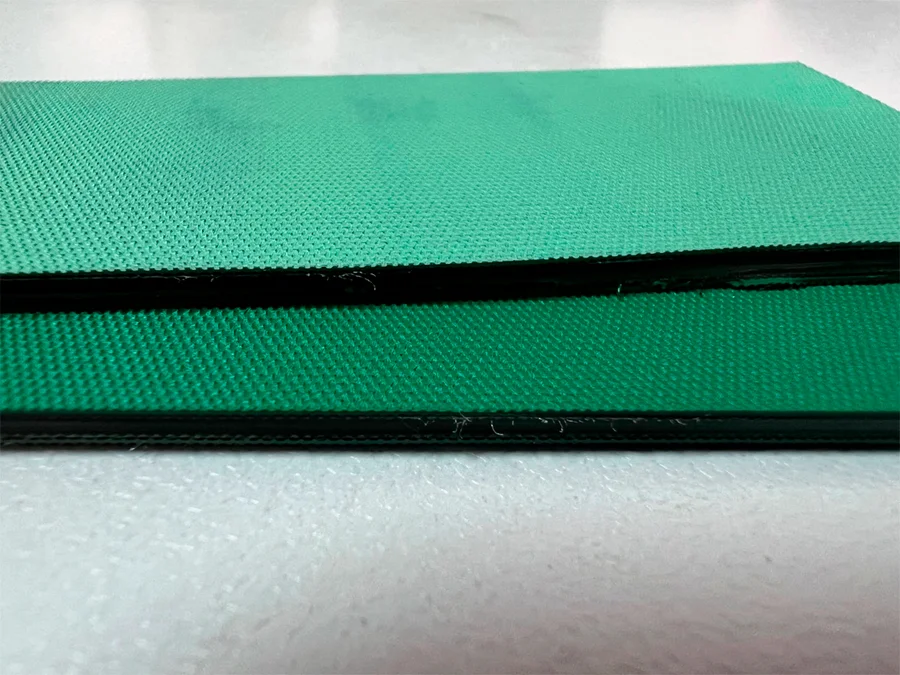

Короче всех — 710 мм, ширина у него 10 мм; следом идут 1000 на 20, 1250 на 30 и 1500 на 40, а замыкает ряд кольцо 2000 мм с шириной 50 мм. Короткие уместны в компактных узлах, длинные — на передачах с далеко разнесёнными валами; ширина прибавляет тяги без лишнего натяжения.
Монтаж EF T2
- ведущему шкиву нужна бомбировка — небольшая выпуклость: около 0,3 мм при диаметре 40–112 мм и до 1,2 мм при диаметре 630–710 мм;
- натяжение задают по усилию, а не на ощупь;
- натяжение проверяют, когда ремень сделает первый оборот, и ещё раз спустя пару-тройку часов; подтяжек — не больше двух.
Нестандартная длина

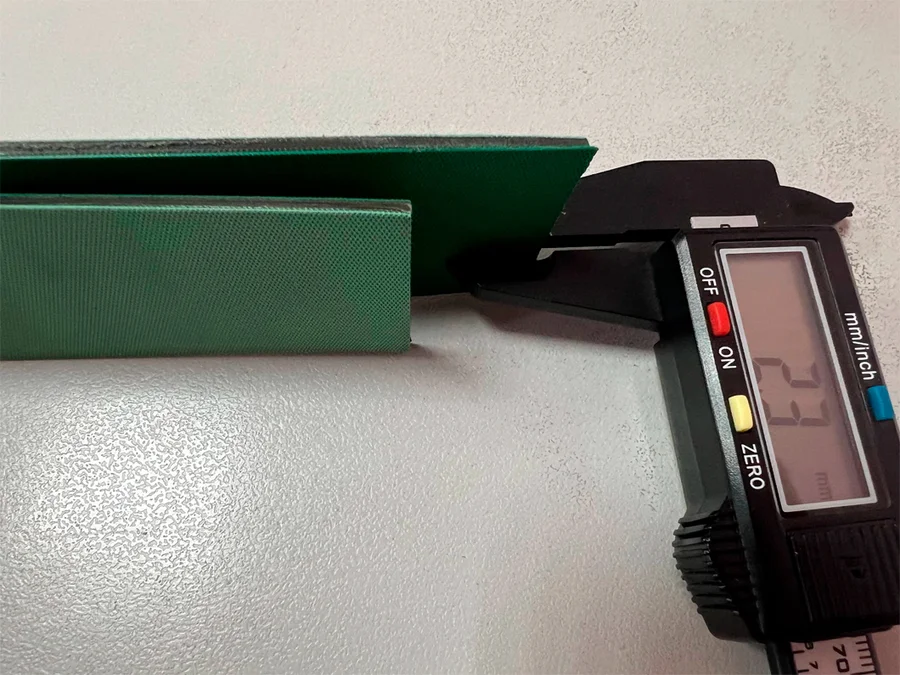

Карточка «EF T2 индивидуальные размеры» — под ваш привод: длина, ширина, диаметры обоих шкивов и снимок стыка снятого ремня. Полотно отрезаем и соединяем скосным стыком. Подробно про модели — статья о серии.
