Плоские ремни с полиамидным сердечником 4 мм

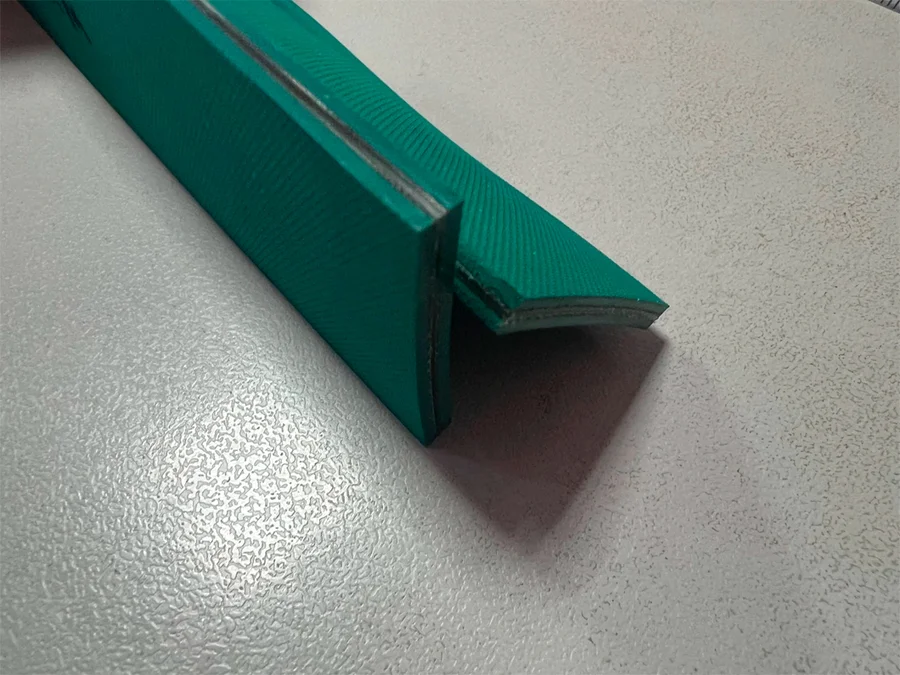

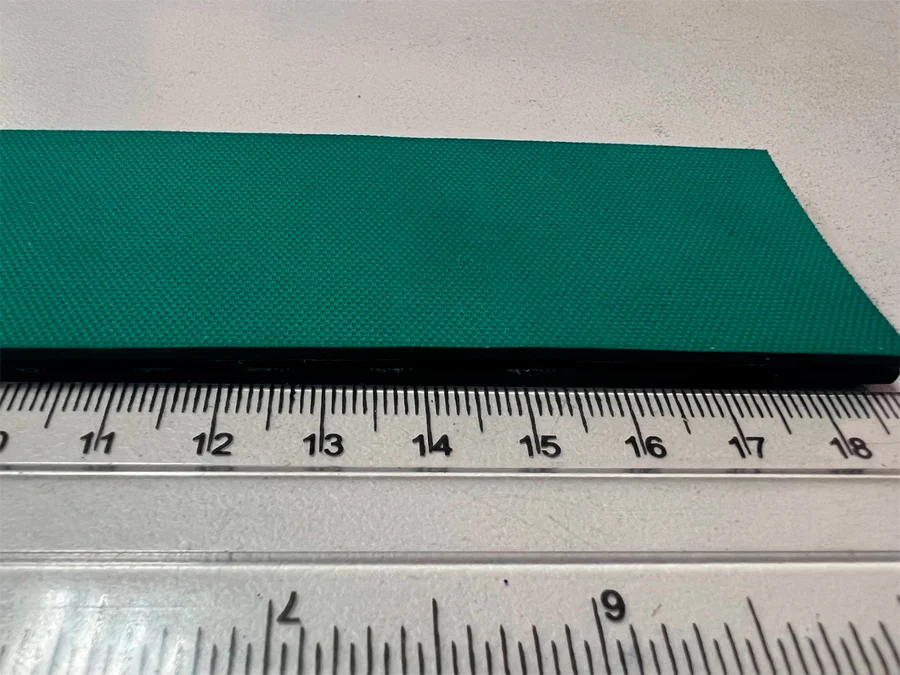

Полиамидный ремень 4 мм XH DG2/40 покупают в первую очередь для фальцевально-склеивающих машин: толщина ремня определяет там зазор, сквозь который проходит картонная заготовка. Название модель получила по японскому прототипу Nitta. В наличии пять колец — 710×10, 1000×20, 1250×30, 1500×40 и 2000×50 мм; другие длины соединим под заказ.

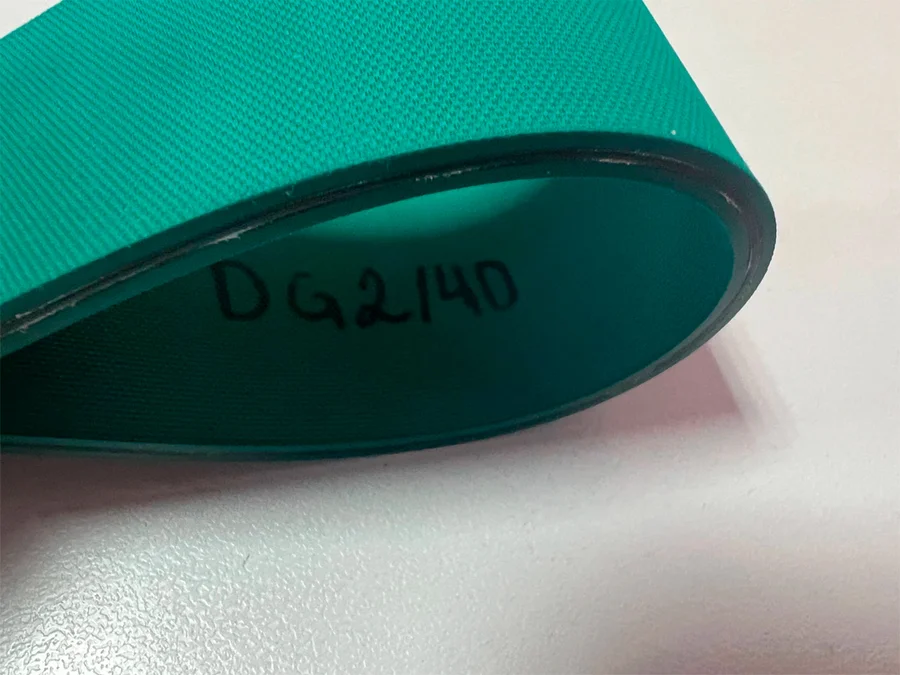

XH DG2/40 толщиной 4,0 мм: ремень, от которого зависит зазор
Толщина как размер зазора
В фальцевально-склеивающей машине ремни работают парами: нижний и верхний зажимают заготовку и проводят её через фальцовку и склейку. Отсюда фиксированный ряд толщин — /30, /40 и /60, то есть 3,0, 4,0 и 6,0 мм; цифра «40» в обозначении XH DG2/40 и означает четыре миллиметра. Поставить ремень, который «примерно такой же», нельзя: зазор уйдёт, и картон станет сминаться или буксовать.
Какие ремни заменяет
На машинах с ремнями Nitta серий XH-500, XH-750, XH-3S и PolySprint ставим наши полиамидные ремни толщиной 4–6 мм. У PolySprint соединение пальцевое, для него нужен особый пресс; мы вместо этого привозим сварную бесконечную ленту в размер, так что стыковочное оборудование покупать не придётся.
Цифры
Сцепление со сталью — коэффициент 0,7. В сводной таблице для четырёхмиллиметровой толщины значатся разрыв 300 Н/мм, жёсткость 5,0 Н/мм на процент растяжения и шкив от 50 мм. Допустимое рабочее натяжение XH DG указывают паспорта конкретных партий — менеджер пришлёт нужный. Ремень отводит статический заряд и выдерживает до +80 °C.
Как выбрать кольцо

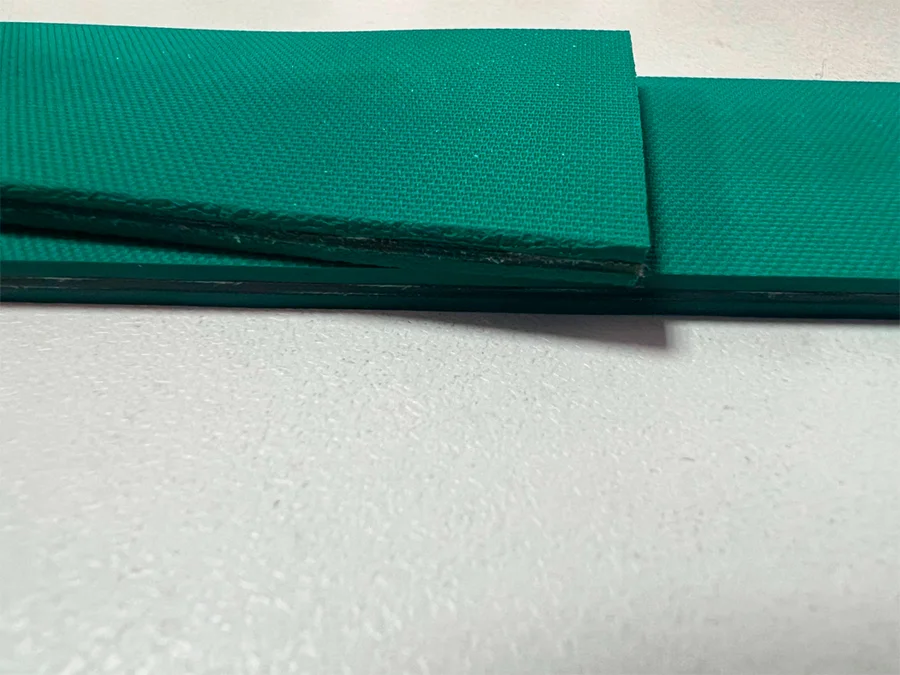

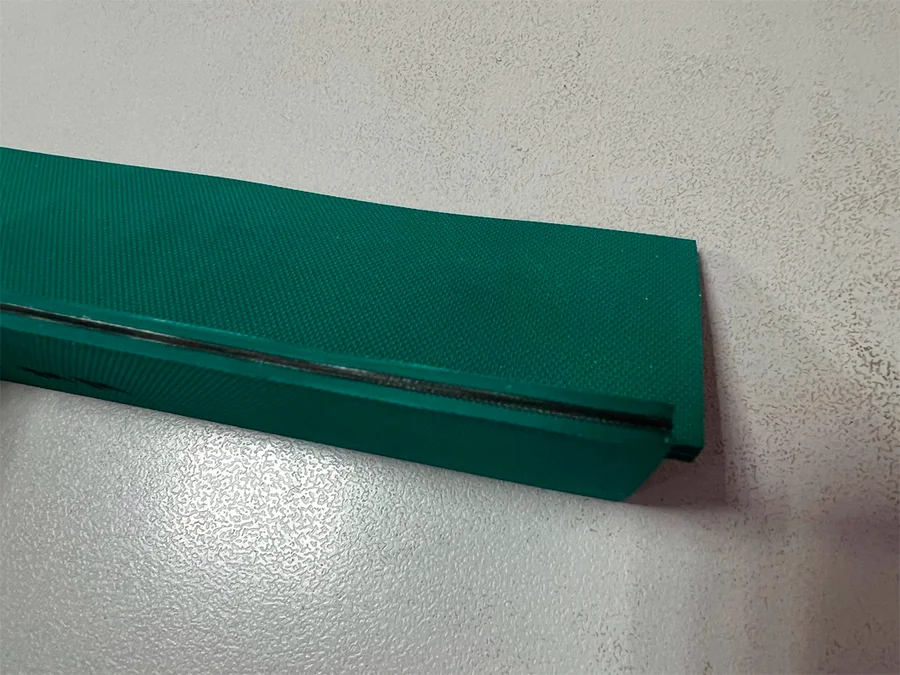

Длина задаётся межосевым расстоянием машины, ширина — нагрузкой: при одинаковом натяжении широкий ремень тянет сильнее. Самое узкое готовое кольцо — 10 мм на 710 мм длины, самое широкое — 50 мм при длине 2000 мм.
Силовые приводы
Толстый ремень годится и для мощной передачи с крупными шкивами. Зазор там роли не играет, поэтому вместе с XH DG2/40 можно сравнить шестимиллиметровый XH DG2/60 и GP NRT-500 толщиной 6,5 мм. На фальцевально-склеивающей машине такой свободы нет — толщина строго по паспорту машины.

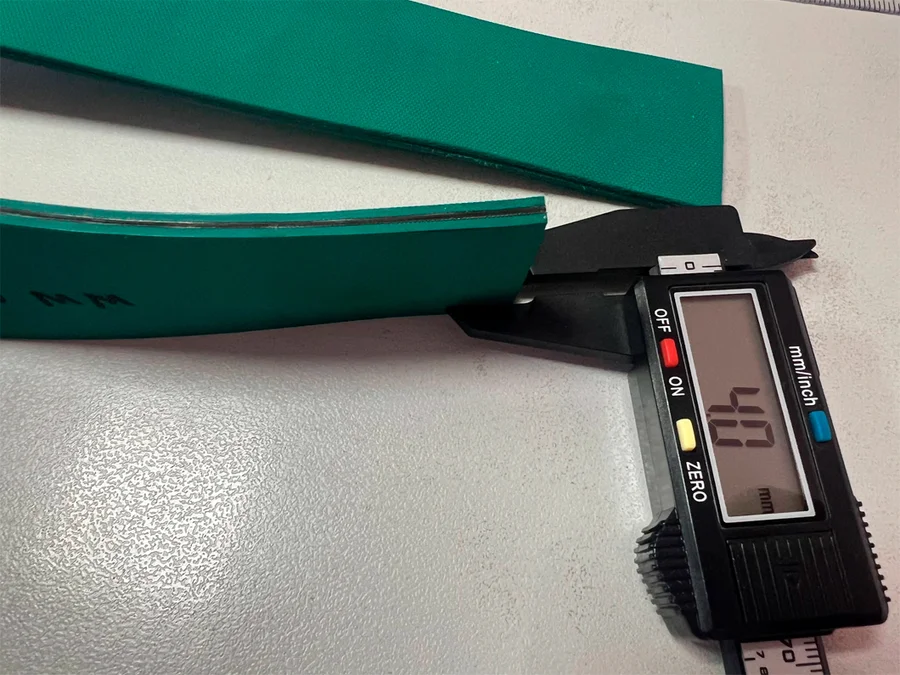

Нестандартный заказ
Пришлите длину, ширину и снимок прежнего ремня с маркировкой. У толстых ремней скос на стыке длиннее, соединяют его на прессе с контролем температуры. Обзор моделей — толстые полиамидные ремни.
