Полиэстерные плоские ремни 3 мм
Ремень XNBR-35/30pet и XNBR-55/30pet 3 мм — пара полиэстеровых лент WorldBelt одной толщины. Шкив для обеих одинаков, 70 мм, а различаются они тем, какой запас остаётся до разрыва. На странице — пять готовых колец двух моделей и заказ сварной ленты под ваш привод.
Трёхмиллиметровые ленты XNBR: сравнение двух моделей и выбор кольца
Сравнительная таблица
| Характеристика | XNBR-35/30pet | XNBR-55/30pet |
|---|---|---|
| Жёсткость при растяжении на 1 %, Н/мм | 32,4 | 34,5 |
| Разрушающая нагрузка, Н/мм | 240,1 | 277,3 |
| Предел рабочей нагрузки, Н/мм | 20 | 20 |
| Минимум для шкива и роликов, мм | 70 | 70 |
| Ориентир Habasit | TC-35/30ER | TC-35/35ER |
Раз рабочая нагрузка одна и та же, ширину ленты под привод подбирают одинаково для обеих моделей. Выбор сводится к запасу прочности.

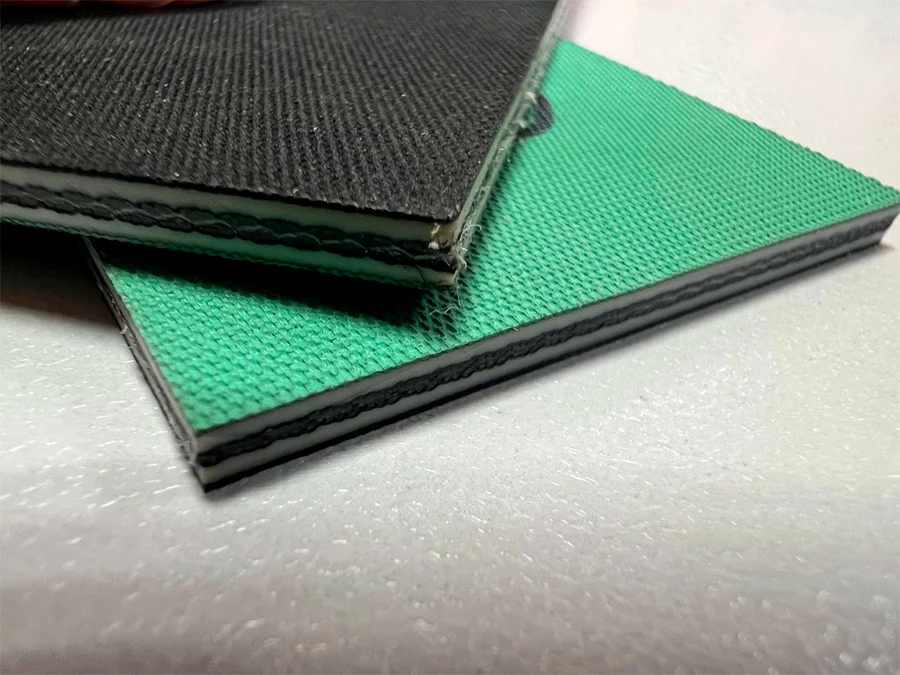

XNBR-35/30pet: базовая лента

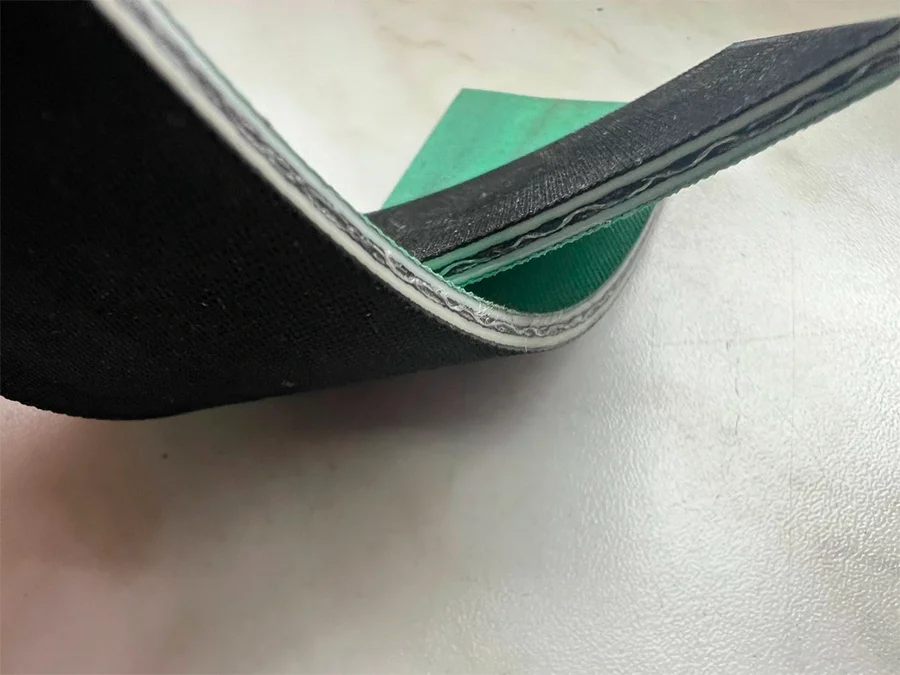

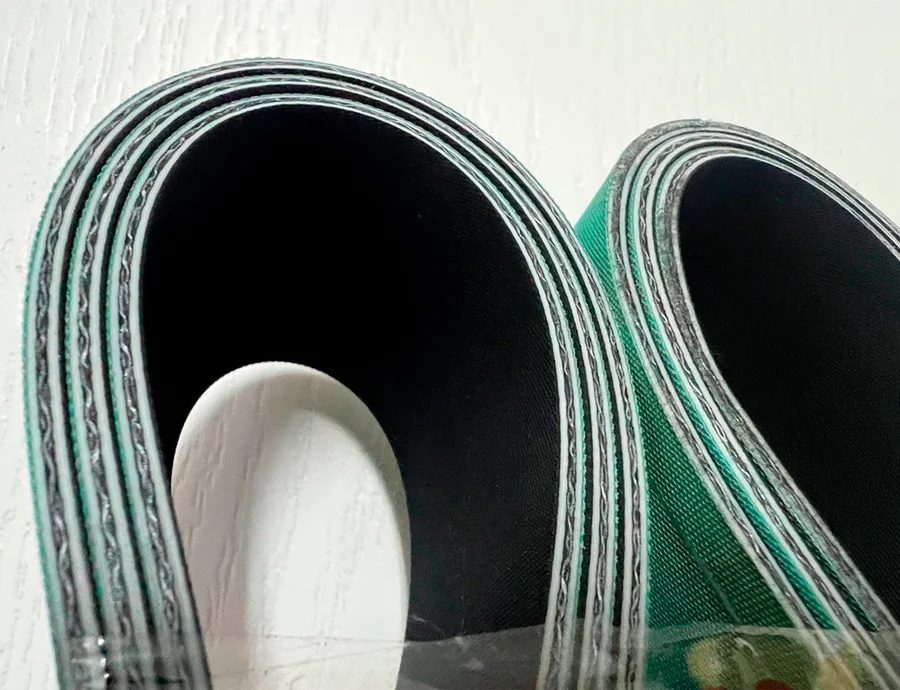

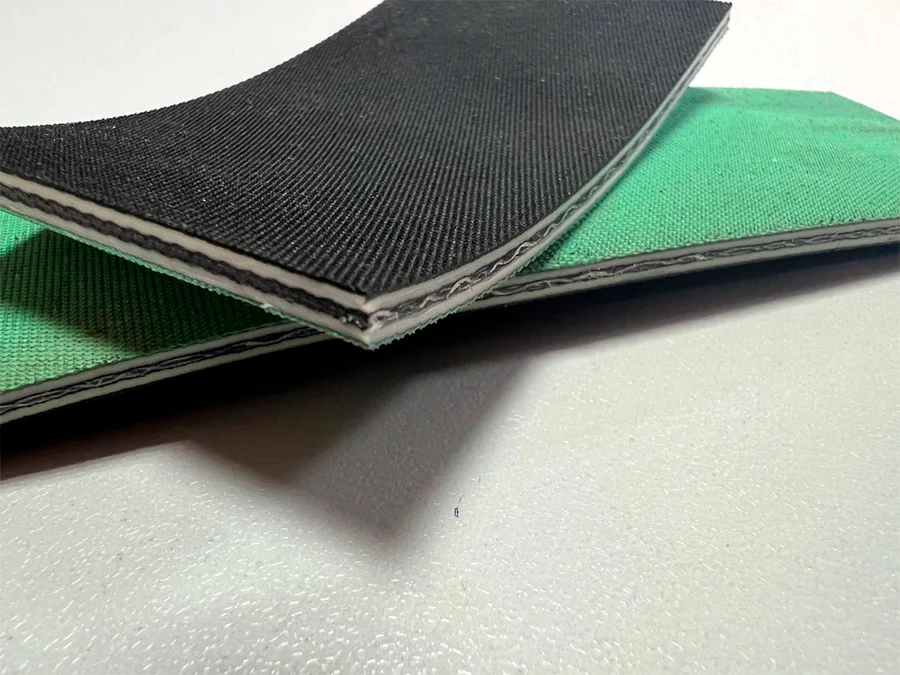

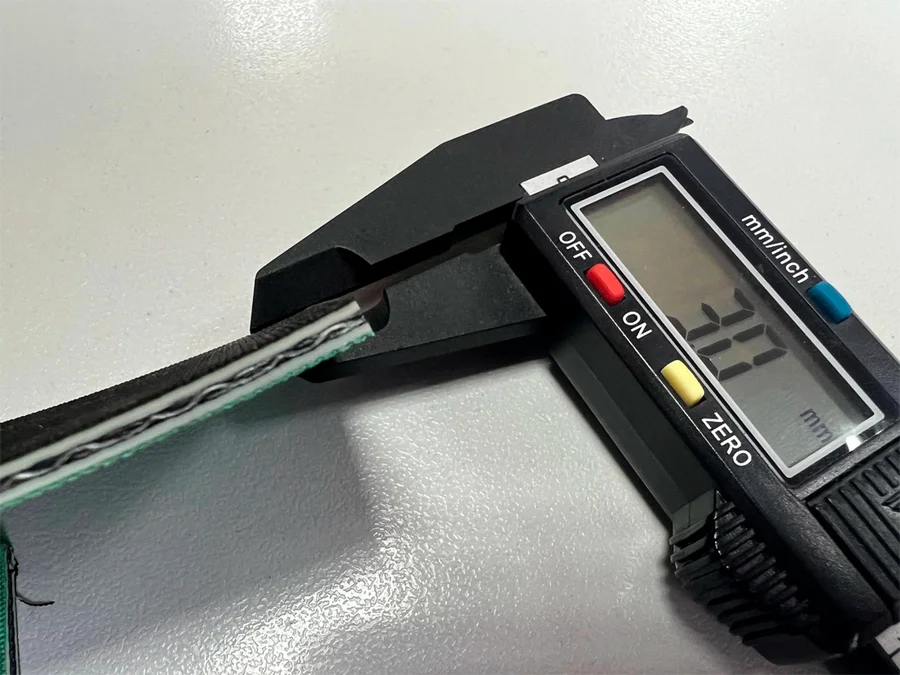

Подходит тяжёлым приводам, где нагрузка ровная, без рывков. Готовые кольца — 1000×10, 1500×30, 2000×40 и 2500×50 мм. Короткое и узкое ставят в компактный узел, длинные и широкие — туда, где валы далеко друг от друга и нужна большая тяга без лишнего натяжения.
XNBR-55/30pet: когда нужен запас

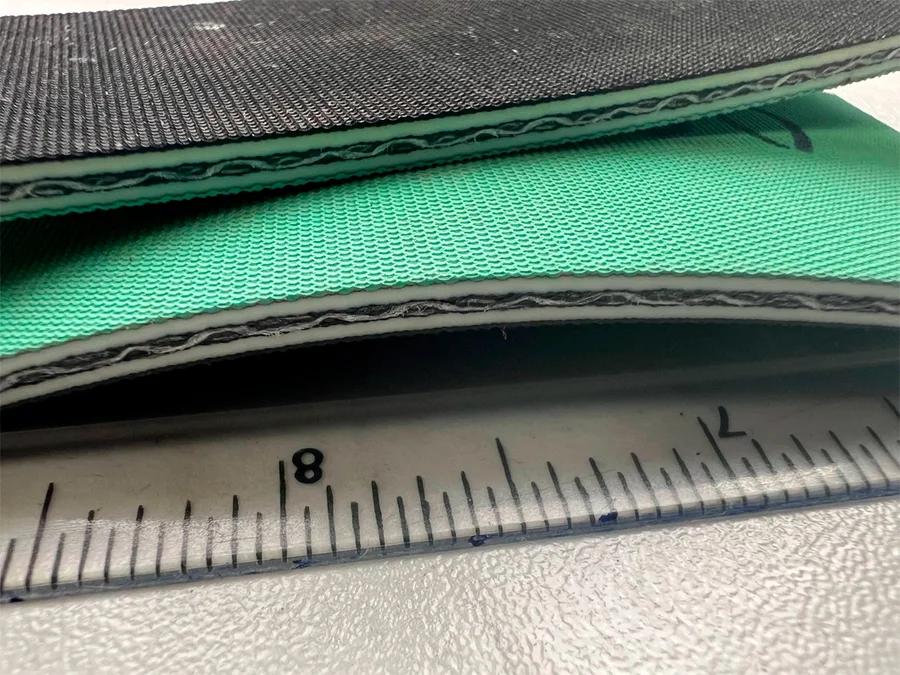

Её берут при частых пусках, длинных ветвях и там, где отказ привода особенно дорог. На складе одно кольцо — 1250×20 мм; остальное сварим под заказ.
Переход с тонкой ленты: чек-лист
- ни одного шкива или ролика тоньше 70 мм на всей трассе;
- у натяжного устройства должен остаться ход под более толстую ленту;
- шкивы выставлены соосно — жёсткая трёхмиллиметровая лента перекоса не прощает;
- натягивать по усилию: наши ленты XNBR жёстче лент Chiorino серии T-E, и если растянуть их на привычный механику процент, валы и подшипники получат лишнюю нагрузку.
Подтяжек две: первая — как только лента сделала оборот, вторая — спустя два-три часа работы, третьей не делают. Подробно — в памятке по монтажу.
Шкив меньше 70 мм
Тогда ближе всего XNBR-35/25pet на 2,5 мм: рабочая нагрузка та же, 20 Н/мм, а шкив допускается от 50 мм. Если же в приводе удары и ролики малого диаметра, разумнее полиамидная лента.
Общее для полиэстеровых лент и заказ
Влага на длину PET-ленты не действует, работать может любая сторона, статический заряд не копится. Холод лента выдерживает до −20 °C, нагрев — до +70 °C, на складе сохраняет свойства до пяти лет. Нестандарт варим бесконечным кольцом длиной от 0,6 до 100 м: сообщите размеры старой ленты и шкивов, менеджер подтвердит модель и срок. Обе модели подробно — в статье.
