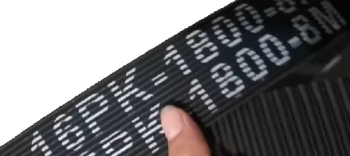

Зубчатый ремень 1800 8M-PK
Артикул: WB-003799
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-003799 |
| Производитель: | WorldBelt |
| Профиль: | 8M-PK |
| Шаг, мм: | 8 |
| Длина, мм: | 1800 |
| Число зубьев: | 225 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни 8M-PK — двусторонние |
Зубчатый ремень 1800 8M-PK: размеры, шаг и применение
Производство, поставка и сервисное обслуживание зубчато-поликлинового ремня HTD 1800-8M PK с шагом восемь и поликлином три целые пятьдесят шесть сотых с длиной - одна тысяча восемьсот миллиметров. Двести двадцать пять зубов Z 225, с гарантией от WorldBelt, разнообразной ширины.
Аналог STD 1800-S8M CXP PK/ Optibelt OMEGA RB - шаг 8/3,56мм. Шаг один, при замене сверьте профиль шкива.
Подходят для различных механических приспособлений, механизмов, начиная с тяжелого строительства, производства станков, изготовления изделий, заканчивая высокотехнологичными IT-направлениями. Например, производство принтеров, различных медицинских приборов и прочей техники. Они обеспечивают точную синхронизацию.
Преимущества:
- Имеют малую чувствительность к рывкам нагрузки;
- Не требуется частого сервиса и смазывания;
- Понизят давление на подшипники, а значит, устраняется их изнашивание;
- Обеспечивают плавный и ровный ход;
- Не проскальзывают.
Размеры и характеристики ремня:
|
Профиль зубчатой поверхности |
HTD 8M | ||
|
Профиль поликлиновой поверхности |
PK | ||
|
Шаг зубьев |
P | мм | 8 |
|
Шаг ручья |
S | мм | 3.56 |
|
Количество зубьев |
n | шт | 225 |
|
Количество ручьев |
t | шт | 16 |
|
Номинальная длина |
Lp/Lw | мм | 1800 |
|
Толщина ремня |
H | мм | 7.5 |
|
Высота зуба |
H1 | мм | 2.95 |
|
Высота расчетной линии |
u | мм | 0.686 |
|
Угол клина ремня |
α |
° |
40 |
Параметры ремня
| Обозначение | 1800 8M-PK |
| Длина, мм | 1800 |
| Шаг зубьев | 8 мм |
| Число зубьев | 225 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 225 зубьев × 8 мм = 1800 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 16 | 40,74 | 836 |
| 20 | 50,93 | 820 |
| 32 | 81,49 | 772 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние.
Соседние размеры
- Зубчатый ремень 1552 8M-PK: 194 зуба, 1552 мм (короче на 31 зуб.)
- Зубчатый ремень 2000 8M-PK: 250 зубьев, 2000 мм (длиннее на 25 зуб.)
