Зубчатый ремень 536MXL (67 зубьев)
Артикул: WB-000711
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-000711 |
| Производитель: | WorldBelt |
| Профиль: | MXL |
| Шаг, мм: | 2,032 |
| Длина, мм: | 136,144 |
| Число зубьев: | 67 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни MXL |
Зубчатый ремень 536MXL (67 зубьев): размеры, шаг и применение
В большом ассортименте на складе зубчатые приводные ремни длиной 5.36 (в дюймах), 136.14, шагом 2.032 - в миллиметрах, количество зубов — 67. Широко используются в разнообразных приборах, оборудованиях с передачей:
- в коптерах;
- в полиграфических машинах;
- в каретках для плоттеров;
- в лазерных, гравировальных, режущих аппаратах;
- в бытовых приборах;
- в 3D принтеров;
- в промышленной технике;
Преимущества
Материал производства - промышленная резина, полиуретан. Внутри они содержат стальной или кевларовый сердечник, а снаружи покрываются тканью из нейлона для улучшения трения.

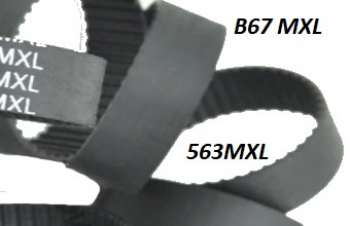

536MXL, 67MXL – шаг 2,032мм, дюймовый профиль фабрик, производящих их с разными индексами, но они взаимно заменяемые.
Гарантийный срок эксплуатации на изделия распространяется в зависимости от нагрузок.
Параметры ремня
| Обозначение | 536MXL (67 зубьев) |
| Длина, мм | 136,144 |
| Длина, дюймы | 5,36 |
| Шаг зубьев | 2,032 мм |
| Число зубьев | 67 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 67 зубьев × 2,032 мм = 136,144 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 16 | 10,35 | 51,8 |
| 20 | 12,94 | 47,8 |
| 32 | 20,7 | 35,6 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние.
Соседние размеры
- Зубчатый ремень 504MXL (63 зуба): 63 зуба, 128 мм (короче на 4 зуб.)
- Зубчатый ремень 544MXL (68 зубьев): 68 зубьев, 138,2 мм (длиннее на 1 зуб.)
