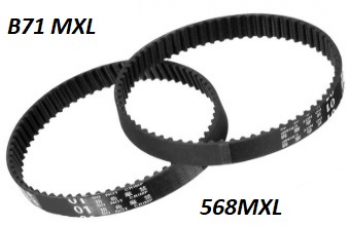

Зубчатый ремень 568MXL (71 зуб)
Артикул: WB-000714
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-000714 |
| Производитель: | WorldBelt |
| Профиль: | MXL |
| Шаг, мм: | 2,032 |
| Длина, мм: | 144,272 |
| Число зубьев: | 71 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни MXL |
Зубчатый ремень 568MXL (71 зуб): размеры, шаг и применение
В ассортименте зубчатые приводные ремни длиной 5,68 — в дюймах, 144,27, шагом 2,032 - в миллиметрах, количество зубов — 71. Широко используются в разнообразных приборах, оборудованиях с передачей:
- Коптерах
- 3D принтеров
- Каретках, для плоттеров
- Лазерных, гравировальных, режущих аппаратах
- Бытовых
- Полиграфических машинах
- Промтехники
Преимущества
Материал производства - промышленная резина, полиуретан. Внутри есть стальной или кевларовый сердечник, покрываются тканью из нейлона для улучшения трения.
568MXL, 71MXL – шаг 2,032мм, дюймовый профиль фабрик, производящих их с разными индексами, но они взаимно заменяемые.
Параметры ремня
| Обозначение | 568MXL (71 зуб) |
| Длина, мм | 144,272 |
| Длина, дюймы | 5,68 |
| Шаг зубьев | 2,032 мм |
| Число зубьев | 71 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 71 зубьев × 2,032 мм = 144,272 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 16 | 10,35 | 55,9 |
| 20 | 12,94 | 51,8 |
| 32 | 20,7 | 39,6 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние.
Соседние размеры
- Зубчатый ремень 560MXL (70 зубьев): 70 зубьев, 142,2 мм (короче на 1 зуб.)
- Зубчатый ремень 576MXL (72 зуба): 72 зуба, 146,3 мм (длиннее на 1 зуб.)
