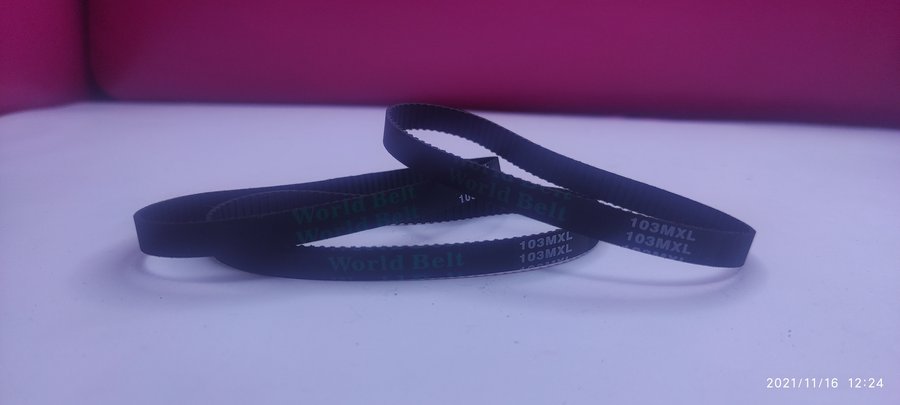

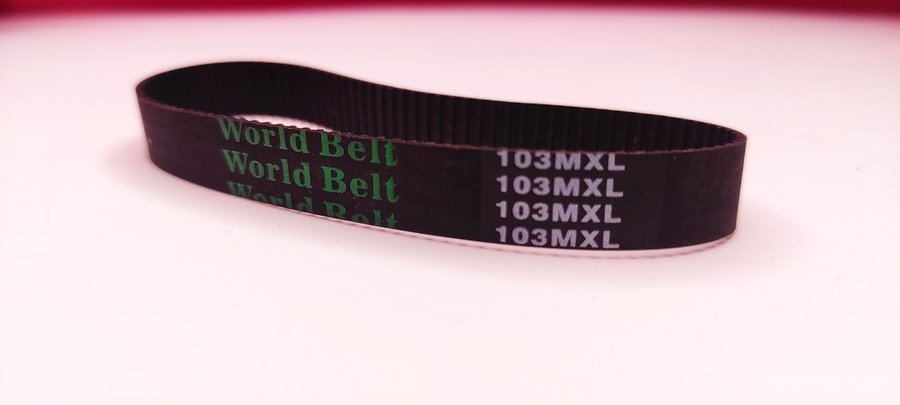

Зубчатый ремень 824MXL (103 зуба)
Артикул: WB-000743
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-000743 |
| Производитель: | WorldBelt |
| Профиль: | MXL |
| Шаг, мм: | 2,032 |
| Длина, мм: | 209,296 |
| Число зубьев: | 103 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни MXL |
Зубчатый ремень 824MXL (103 зуба): размеры, шаг и применение
В ассортименте зубчатые приводные ремни длиной 8,24 — в дюймах, 209,3, шагом 2,032 - в миллиметрах, количество зубов — 103. Они постоянно востребованы в самых различных механизмах и аппаратах с ЗРП:
- Коптерах
- Лазерных, гравировальных, режущих аппаратах
- Бытовых
- Каретках, для плоттеров
- 3D принтеров
- Промтехники
- Полиграфических машинах
Преимущества
Материал производства - промышленная резина, полиуретан. Внутри находится стальной или кевларовый сердечник, покрываются тканью из нейлона для улучшения трения.
824MXL, 103MXL – шаг 2,032мм, дюймовый профиль фабрик, производящих их с разными индексами, но они взаимно заменяемые.
Параметры ремня
| Обозначение | 824MXL (103 зуба) |
| Длина, мм | 209,296 |
| Длина, дюймы | 8,24 |
| Шаг зубьев | 2,032 мм |
| Число зубьев | 103 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 103 зубьев × 2,032 мм = 209,296 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 16 | 10,35 | 88,4 |
| 20 | 12,94 | 84,3 |
| 32 | 20,7 | 72,1 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние.
Соседние размеры
- Зубчатый ремень 808MXL (101 зуб): 101 зуб, 205,2 мм (короче на 2 зуб.)
- Зубчатый ремень 840MXL (105 зубьев): 105 зубьев, 213,4 мм (длиннее на 2 зуб.)
