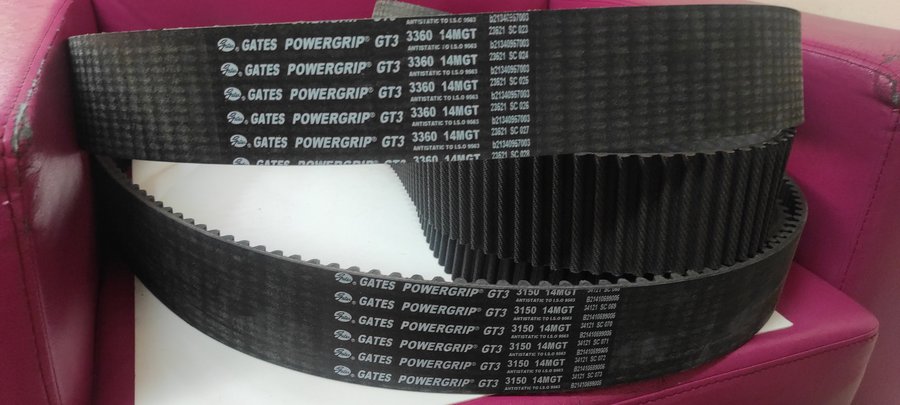

Зубчатый ремень HTD 3360-14M
Артикул: WB-003788
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-003788 |
| Производитель: | WorldBelt |
| Профиль: | 14M |
| Шаг, мм: | 14 |
| Длина, мм: | 3360 |
| Число зубьев: | 240 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни S14M, RPP14, MGT14, HTD 14M, MTD14 |
Зубчатый ремень HTD 3360-14M: размеры, шаг и применение
Изготавливаем и поставляем зубчатый ремень HTD 3360 S14M в бесконечном (кольцевом) исполнении. Основные параметры: длина 3360 мм, шаг 14 мм, 240 зубьев. Передача выходит легче цепной и проще зубчатой, а по ресурсу им не уступает. Возможно исполнение из разных материалов.
Те же размеры в других маркировках: 3360-14M, 3360-S14M, 3360-RPP14, 3360-14MGT, HTD 3360-14M. Шаг один (14 мм), при замене сверьте профиль шкива.
Эксплуатируется в приводах промышленных машин и станков, торговой и медицинской техники, печатающих устройств, оборудования для сельского хозяйства и складов.
Чем хорош этот ремень:
- не нуждается в смазке и частом обслуживании;
- исключает проскальзывание на ведущем шкиве;
- разгружает валы и увеличивает ресурс подшипников;
- работает без рывков при меняющейся нагрузке;
- даёт плавный и бесшумный ход;
- стоек к маслам, УФ-излучению, кислотам и щелочам;
- подходит для высокоскоростных приводов.
Гарантия оформляется официально, её срок определяется техническими условиями. Отправляем заказы во все регионы России, проконсультируем по монтажу и подбору.
Параметры ремня
| Обозначение | HTD 3360-14M |
| Длина, мм | 3360 |
| Шаг зубьев | 14 мм |
| Число зубьев | 240 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 240 зубьев × 14 мм = 3360 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 28 | 124,78 | 1484 |
| 36 | 160,43 | 1428 |
| 48 | 213,9 | 1344 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние. Минимальный шкив для HTD 14M — 28 зубьев (Ø124,78 мм). Стандартные ширины по базе знаний: 40, 55, 85, 115, 170 мм; другие — по заявке.
Соседние размеры
- Зубчатый ремень HTD 3248-14M: 232 зуба, 3248 мм (короче на 8 зуб.)
- Зубчатый ремень HTD 3500-14M: 250 зубьев, 3500 мм (длиннее на 10 зуб.)
