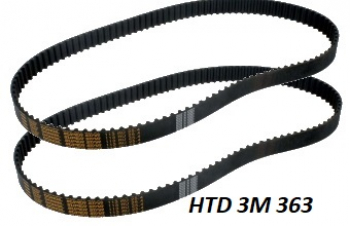

Зубчатый ремень HTD 363-3M
Артикул: WB-000220
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-000220 |
| Производитель: | WorldBelt |
| Профиль: | 3M |
| Шаг, мм: | 3 |
| Длина, мм: | 363 |
| Число зубьев: | 121 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни S3M, RPP3, MGT3, MTD3 |
Зубчатый ремень HTD 363-3M: размеры, шаг и применение
Производство, поставка и сервисное обслуживание зубчатого приводного ремня HTD 363 3M с шагом 3 мм, длиной 363 мм и 121 зубьев. Изготовление любой ширины.
Аналоги по маркировке: 363-RPP3, HTD-363-3M, STS-363-S3M. Шаг один (3 мм), при замене сверьте профиль шкива.
Ремень обеспечивает точную передачу скорости вращения валов. Силовой корд выполнен из одножильных спиральных стальных проволок. Материал устойчив к износу и знакопеременным нагрузкам.
Применяется в приводах промышленного оборудования, станках, автоматических линиях и механизмах, требующих синхронной передачи.
Преимущества:
- КПД до 98 %;
- надёжное сцепление зубьев со шкивом, полное отсутствие проскальзывания;
- высокая износостойкость и отсутствие растяжения от усталости;
- длительный срок службы;
- широкий диапазон типоразмеров.
Параметры ремня
| Обозначение | HTD 363-3M |
| Длина, мм | 363 |
| Шаг зубьев | 3 мм |
| Число зубьев | 121 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 121 зубьев × 3 мм = 363 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 16 | 15,28 | 157,5 |
| 20 | 19,1 | 151,5 |
| 32 | 30,56 | 133,5 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние.
Соседние размеры
- Зубчатый ремень HTD 360-3M: 120 зубьев, 360 мм (короче на 1 зуб.)
- Зубчатый ремень HTD 366-3M: 122 зуба, 366 мм (длиннее на 1 зуб.)
