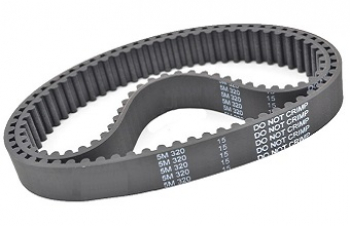

Зубчатый ремень HTD 320-5M
Артикул: WB-000312
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-000312 |
| Производитель: | WorldBelt |
| Профиль: | 5M |
| Шаг, мм: | 5 |
| Длина, мм: | 320 |
| Число зубьев: | 64 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни S5M, RPP5, MGT5, HTD 5M, MTD5 |
Зубчатый ремень HTD 320-5M: размеры, шаг и применение
Зубчатый приводной ремень длиной 320 мм с шагом 5 мм. Аналоги по маркировке: 320-HTD, MGT, RPP, STS, 5M. Шаг один (5 мм), при замене сверьте профиль шкива. Необходимый компонент станков, механизмов, оборудования и узлов со шкивами. Сочетает преимущества ременных и цепных передач: передаёт энергию за счёт зацепления и силы трения. Идеально подходит для приводов значительной мощности, не требует смазки.
Применяется в приводах промышленного оборудования, станках, автоматических линиях и механизмах, требующих точной и надёжной синхронной передачи.
Преимущества (по сравнению с цепями):
- КПД до 99 %;
- способность работать на высоких скоростях;
- бесшумная работа;
- меньшие габариты и вес;
- повышенная надёжность.
Гарантийный срок устанавливается техническими условиями и условиями эксплуатации.
Параметры ремня
| Обозначение | HTD 320-5M |
| Длина, мм | 320 |
| Шаг зубьев | 5 мм |
| Число зубьев | 64 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 64 зубьев × 5 мм = 320 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 12 | 19,1 | 130 |
| 20 | 31,83 | 110 |
| 32 | 50,93 | 80 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние. Минимальный шкив для HTD 5M — 12 зубьев (Ø19,1 мм). Стандартные ширины по базе знаний: 9, 15, 25 мм; другие — по заявке.
Соседние размеры
- Зубчатый ремень HTD 310-5M: 62 зуба, 310 мм (короче на 2 зуб.)
- Зубчатый ремень HTD 325-5M: 65 зубьев, 325 мм (длиннее на 1 зуб.)
