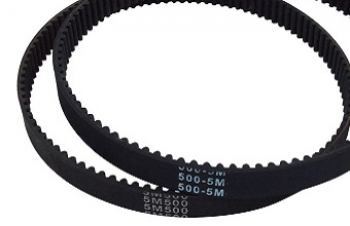

Зубчатый ремень HTD 500-5M
Артикул: WB-000327
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-000327 |
| Производитель: | WorldBelt |
| Профиль: | 5M |
| Шаг, мм: | 5 |
| Длина, мм: | 500 |
| Число зубьев: | 100 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни S5M, RPP5, MGT5, HTD 5M, MTD5 |
Зубчатый ремень HTD 500-5M: размеры, шаг и применение
Зубчатый ремень 5M длиной 500 мм, шаг 5 мм. Аналоги по маркировке: 500-HTD, MGT, RPP, STS, 5M. Шаг один (5 мм), при замене сверьте профиль шкива. Необходим для станков, механизмов, оборудования и шкивных узлов. Сочетает в себе плюсы ременных и цепных передач, передавая мощность через зацепление и трение. Отлично подходит для высокомощных приводов, не требует смазки.
Нашёл применение в промышленных приводах, станках, автоматических линиях и узлах, где требуется точная и надёжная синхронная передача.
Преимущества (по сравнению с цепями):
- высокий КПД — до 99 %;
- работоспособность на высоких скоростях;
- низкий уровень шума;
- меньшие масса и габариты;
- повышенная надёжность по сравнению с цепями.
Гарантия определяется техническими условиями и режимом работы.
Параметры ремня
| Обозначение | HTD 500-5M |
| Длина, мм | 500 |
| Шаг зубьев | 5 мм |
| Число зубьев | 100 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 100 зубьев × 5 мм = 500 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 12 | 19,1 | 220 |
| 20 | 31,83 | 200 |
| 32 | 50,93 | 170 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние. Минимальный шкив для HTD 5M — 12 зубьев (Ø19,1 мм). Стандартные ширины по базе знаний: 9, 15, 25 мм; другие — по заявке.
Соседние размеры
- Зубчатый ремень HTD 490-5M: 98 зубьев, 490 мм (короче на 2 зуб.)
- Зубчатый ремень HTD 520-5M: 104 зуба, 520 мм (длиннее на 4 зуб.)
