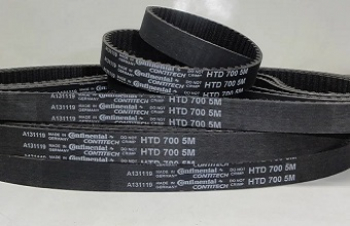

Зубчатый ремень HTD 700-5M
Артикул: WB-000344
Скачать паспорт изделияХарактеристики изделия. Формируется по данным каталогаДополнительное сервисное обслуживание
- Приклеивание и приваривание покрытий
- Шлифовка
- Фрезеровка
- Установка толкателей
- Перфорация
Характеристики
| Артикул: | WB-000344 |
| Производитель: | WorldBelt |
| Профиль: | 5M |
| Шаг, мм: | 5 |
| Длина, мм: | 700 |
| Число зубьев: | 140 |
| Исполнение: | бесконечный |
| Раздел: | Зубчатые ремни S5M, RPP5, MGT5, HTD 5M, MTD5 |
Зубчатый ремень HTD 700-5M: размеры, шаг и применение
Зубчатый приводной ремень длиной 700 мм с шагом 5 мм. Аналоги по маркировке: 700-HTD, MGT, RPP, STS, 5M. Шаг один (5 мм), при замене сверьте профиль шкива. Этот ремень — неотъемлемый компонент станков, механизмов и узлов со шкивами. Совмещает достоинства ременных и цепных передач, передавая энергию через зацепление и силу трения. Подходит для мощных приводов, не нуждается в смазке.
Используется в промышленных приводах, станках, автоматических линиях и механизмах, где важна точная и надёжная синхронная передача.
Преимущества (по сравнению с цепями):
- повышенная надёжность;
- КПД до 99 %;
- бесшумная работа;
- возможность высокоскоростной работы;
- компактные размеры и небольшой вес.
Гарантия определяется техническими условиями и режимом работы.
Параметры ремня
| Обозначение | HTD 700-5M |
| Длина, мм | 700 |
| Шаг зубьев | 5 мм |
| Число зубьев | 140 |
| Ширина | по заявке (указывается при заказе) |
Проверка размера: 140 зубьев × 5 мм = 700 мм.
Расчёт под ваш привод
| Зубьев шкива | Делительный Ø, мм | Межосевое для двух одинаковых шкивов, мм |
|---|---|---|
| 12 | 19,1 | 320 |
| 20 | 31,83 | 300 |
| 32 | 50,93 | 270 |
Число зубьев шкивов взято для примера расчёта; для вашей передачи пришлите диаметры шкивов и межосевое расстояние. Минимальный шкив для HTD 5M — 12 зубьев (Ø19,1 мм). Стандартные ширины по базе знаний: 9, 15, 25 мм; другие — по заявке.
Соседние размеры
- Зубчатый ремень HTD 695-5M: 139 зубьев, 695 мм (короче на 1 зуб.)
- Зубчатый ремень HTD 710-5M: 142 зуба, 710 мм (длиннее на 2 зуб.)
