Зубчатый ремень T20 с большими зубьями
Собственное производство — изготовление по чертежу, отрезка в размер, стыковка в кольцо. Доставка в любой регион России, гарантия.
ПРИВОДНЫЕ ЗУБЧАТЫЕ РЕМНИ T20 С БОЛЬШИМИ ЗУБЬЯМИ ДЛЯ ТРАНСПОРТЕРОВ
Наша компания является поставщиком и производителем различных резино-технических изделий, в число которых входят и зубчатые приводные ремни различных профилей.
В нашем каталоге Вы сможете найти абсолютно всю номенклатуру этих изделий, постоянно востребованных в народном хозяйстве, среди предприятий всех форм собственности.
На этой странице каталога мы предлагаем купить полиуретановые зубчатые приводные ремни T20 (профиль). Это метрические (с шагом) 20 мм приводы, предназначенные для передачи тяги от вала двигателя к валу потребителя, с понижением или повышением оборотов.
Мы не только продаём различные изделия с профилем Т20, но и осуществляем различную дополнительную обработку на заказ (шлифовка, фрезеровка и т. д.).
Наша компания отгружает продукцию, зубчатые приводы из полиуретана во все регионы России.
Описание продукта

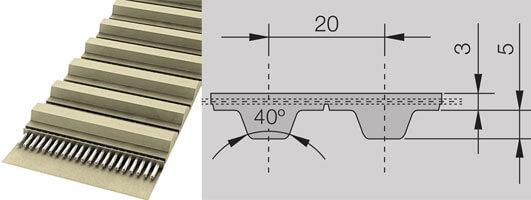

Это приводные силовые и синхронизирующие ремешки с трапецеидальным профилем. Зубья находятся на основании из полиуретана, внутри которого проходит усиление – стальной корд, проволочный. Некоторые производители сейчас делают полиуретановые приводы с кордами из синтетических материалов, то есть кевлара, арамида, стекловолокна.
Выбор определенного типа с кордами из различных материалов диктуются техническими и физическими требования, которые предъявляются к приводу и оборудованию в целом. Высота основания 3 мм, высота зуба 2 мм. Применяются в основном в электронной и офисной технике. Промежуток между зубьями имеет характерную впадину под зубья шкива. Такая форма обеспечивает низкий уровень шума при работе оборудования. Линейная скорость для таких изделий до 80 метров/сек. Температура эксплуатации: от -25 °C до +80 °C
Шкивы T20: диаметр и межосевое
| Шкив T20, зуб. | Ø, мм | 73 зуб. / 1460 мм | 155 зуб. / 3100 мм |
|---|---|---|---|
| 15 | 95,49 | 580 | 1400 |
| 19 | 120,96 | 540 | 1360 |
| 33 | 210,08 | 400 | 1220 |
Ø = z × 20 ÷ π; межосевое для пары одинаковых шкивов A = (N − z) × 20 ÷ 2, N — зубья ремня.
Пример: подбираем T20 под два шкива
| Малый шкив | 32 зуб., Ø203,72 мм |
| Большой шкив | 64 зуб., Ø407,44 мм |
| Межосевое по компоновке | 815 мм |
| Расчётная длина | 2602,7 мм ≈ 130 зуб. |
| Ремень из каталога | T20-2600, 130 зуб. |
| Межосевое с этим ремнём | 813,6 мм |
L = 2C + π(D + d)/2 + (D − d)²/4C; числа условные — для вашего привода нужны шкивы и межосевое.
Нужен подбор, расчёт или изготовление по чертежу?
Пришлите маркировку, размеры или чертёж — подберём ремень, назовём цену и срок. Обычно отвечаем в течение рабочего дня.
