Круглая гофрозащита

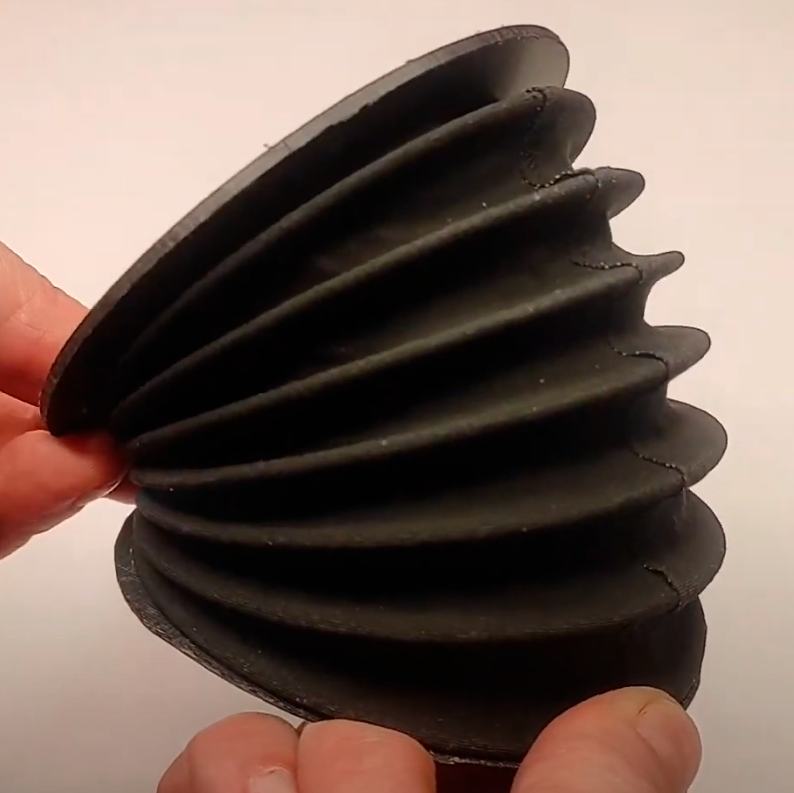

Круглые гофрозащиты надевают на цилиндрические детали станка: шток, вал, винт ШВП. Здесь собраны изделия с обозначениями Ø50, Ø80, Ø100, Ø120 и Ø160 мм, модели на молнии и на липучке, а также круглая гофрозащита, которую делают по чертежу или эскизу заказчика.
Карточки подсказывают, какие сведения нужны для расчёта: диаметр, сжатая и растянутая длина, среда, способ крепления.
Гофрозащита на молнии 130 мм
Гофрозащита на липучке 155 мм
Круглая защита станков Ø160 мм
Как подобрать круглую гофрозащиту
Где применяют круглую гофру
Сильфоны круглого сечения ставят прежде всего на штоки. Если расстояние небольшое, годится и ШВП. Круглую гофру описывают также как защиту валов и прочих цилиндрических деталей; внутри некоторых исполнений есть каркас для жёсткости, а на концах бывают металлические или пластиковые фланцы для крепления.
Назначение круглых кожухов
Для круглых кожухов как типа изделия называют защиту направляющих и зубчатых колёс станка с ЧПУ от стружки, пыли, охлаждающих жидкостей и искр. Какие из этих воздействий относятся к вашему узлу, перечислите в заявке.
Материал
Круглая гофрозащита делается из ПВХ; при большой партии допускается резина. От материала зависят температурная стойкость и долговечность изделия, поэтому его указывают в заказе вместе со сведениями о среде.
Разъёмные модели
В каталоге представлены гофрозащита на молнии 130 мм и на липучке 155 мм. Разъёмное исполнение, открытое с одной стороны, проще смонтировать на собранном узле. Что касается липучки, то в перечне схем монтажа это наиболее простой вариант установки и снятия: она годится для защиты от пыли, когда крепление не должно быть особенно прочным, и для узлов, которые обслуживают часто.
Какие сведения нужны для заказа
Геометрия
- внутренний диаметр: он определяет плотность посадки на вал или шток;
- внешние габариты сечения, чтобы соседние узлы не задевали защиту;
- сжатая длина и растянутая длина;
- ход, то есть разность этих длин.
Условия работы
Назовите воздействия на изделие: СОЖ, масла, горячая стружка, абразивная пыль, искры, химикаты. Добавьте температурный режим, механические нагрузки и место установки: цех или улица.
Способ крепления
Способ монтажа выбирайте заранее, из семи вариантов: боковой фланец, посадка в уступ, крепление сверху или снизу, зацеп, липучка.
Чертёж и эскиз

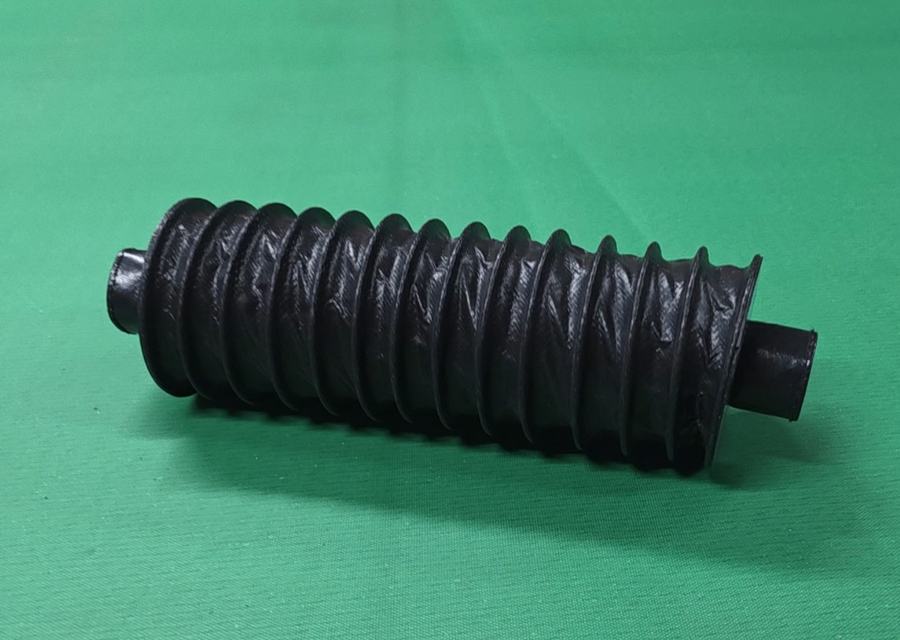

Размеры Ø50, Ø80, Ø100, Ø120 и Ø160 мм указаны в названиях моделей. Когда типовые размеры не годятся, круглую гофрозащиту заказывают по чертежу или эскизу заказчика. Для круглой защиты есть шаблон эскиза, в который вносят диаметры и длины; для шестигранной формы существует отдельный шаблон, где добавляется расстояние между гранями.
