П-образная гофрозащита
П-образная гофрозащита — жёсткая складчатая гармошка, в сечении напоминающая букву «П». Она накрывает узел станка сверху и по бокам, а под ней остаются направляющие и винты.

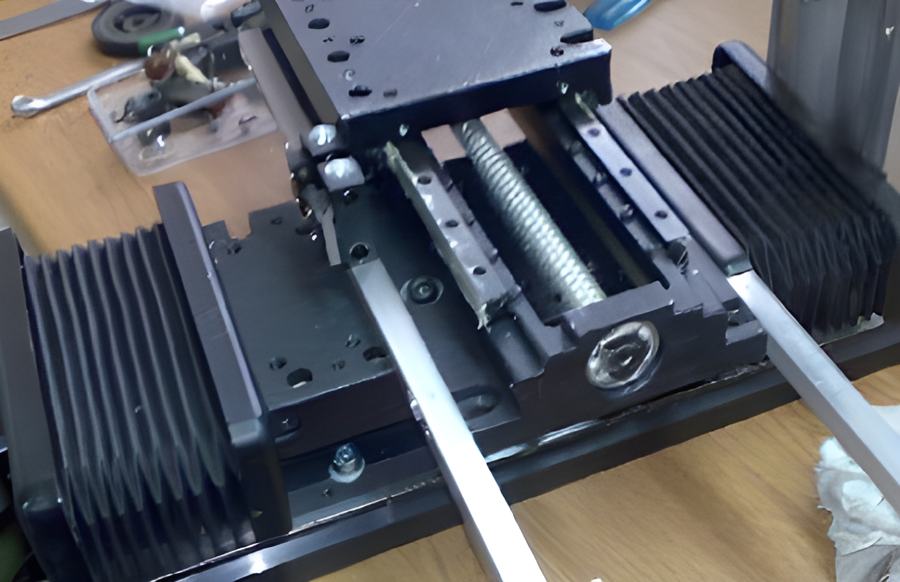

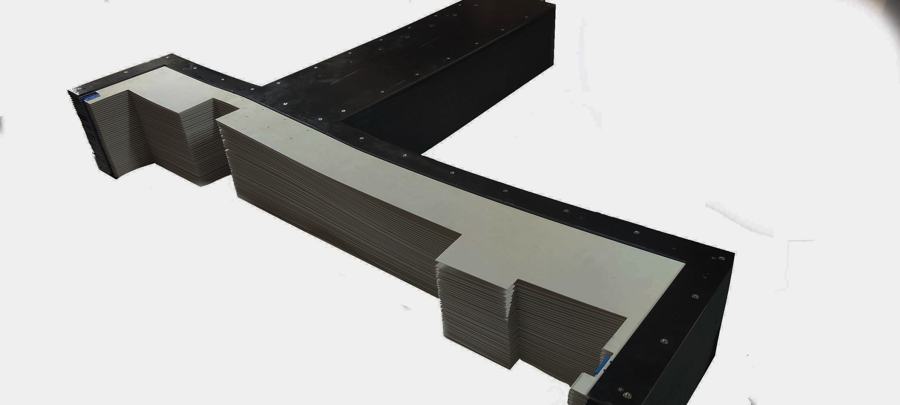

Здесь представлены изделия, у которых размер записан в обозначении: от 158x61 мм до 2450х2000 мм. Материал гофры и схему крепления уточняют при заказе.
Как выбрать П-образную гофрозащиту для станка
Что такое П-образная гофрозащита
Гофрозащиту часто называют гармошкой: её складки сжимаются и растягиваются. П-образная получила название по форме сечения: она охватывает узел сверху и с двух боков и закрывает направляющие, ШВП и кареточные узлы. В перечне видов гофрированных защит эта форма названа самой популярной и универсальной. Её применяют для станков с ЧПУ, а также фрезерных и лазерных.
Чем отличаются формы
- плоская закрывает одну сторону узла;
- Г-образная закрывает две соседние стороны, образуя угол;
- П-образная закрывает узел с трёх сторон;
- круглая предназначена для цилиндрических деталей, например валов и ШВП.
Материал гофры: ПВХ или полиуретан
Для П-образной гофрозащиты описаны два материала. Поливинилхлорид годится для пыли, влаги и стружки без абразива в помещении с нормальной температурой; на открытом воздухе он неплохо переносит ультрафиолет, если добавлено акриловое покрытие. Полиуретан выбирают для низких температур, постоянного контакта с маслами и СОЖ, горячей стружки и частых сжатий и растяжений. Толщина ткани с покрытием — 0,28 мм у ПВХ и 0,25 мм у полиуретана; сама по себе она не решает выбор, важнее состав покрытия.
Крепление и конструктивные детали
По краям гармошки могут стоять металлические или пластиковые фланцы. Для гофрозащит описаны семь схем установки: фланец сбоку с горизонтальным крепежом, посадка в уступ, верхнее либо нижнее положение с вертикальным крепежом, зацеп жёстким профилем и липучка. Липучка — вариант для узлов с частым обслуживанием, если крепление не должно быть особенно прочным.
Чтобы гармошка сохраняла форму и не провисала, внутри используют каркас из ПВХ. Чтобы её не разорвало при длинном ходе, ставят пантограф либо тканевые вставки.
Как читать обозначения размеров

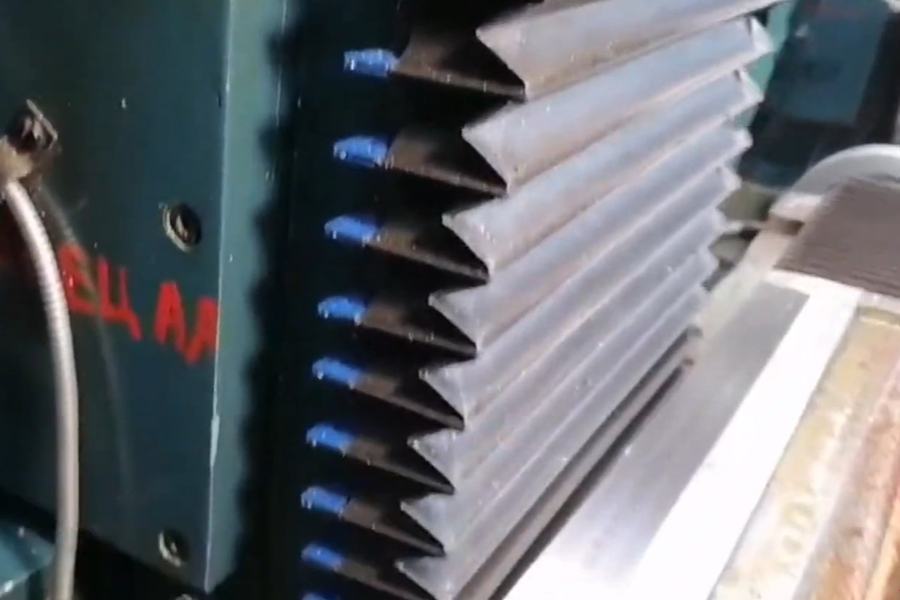

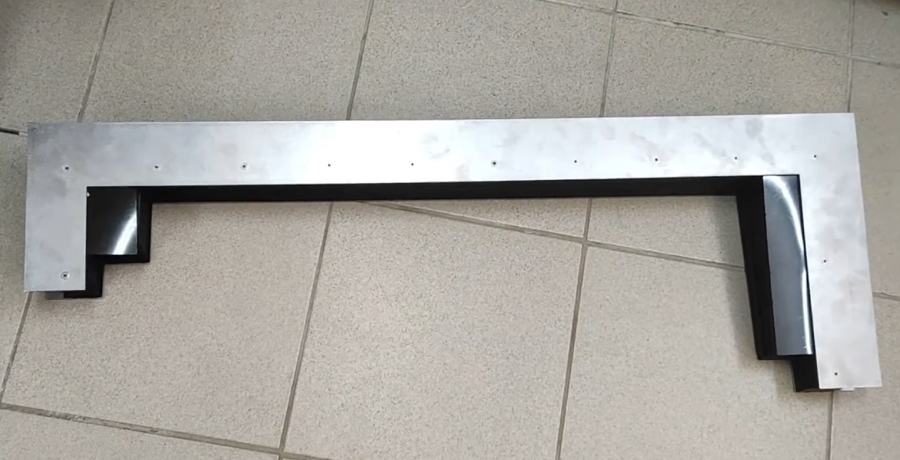

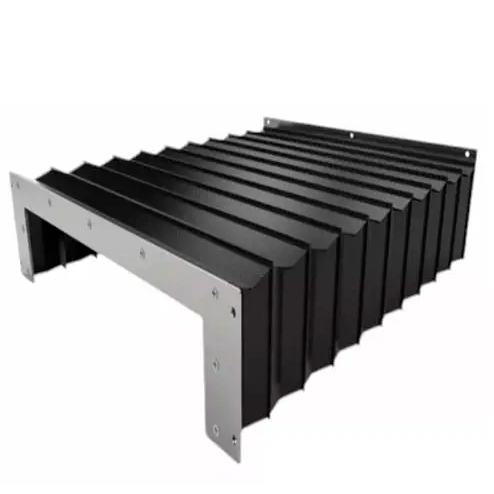

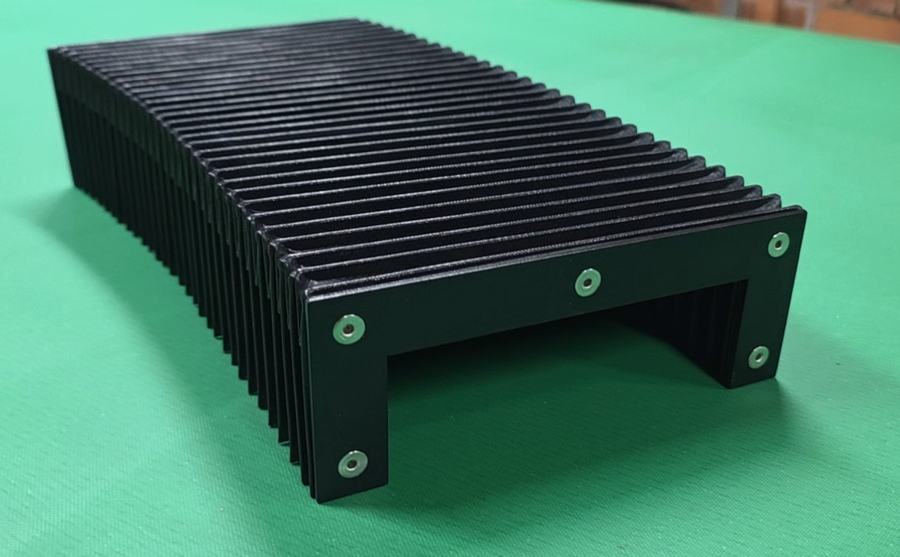

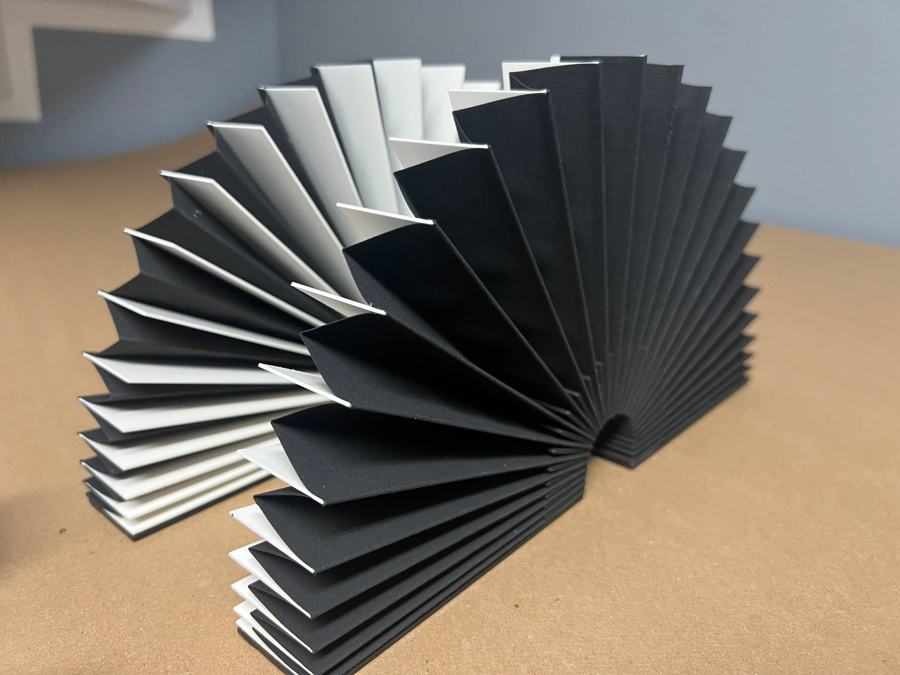

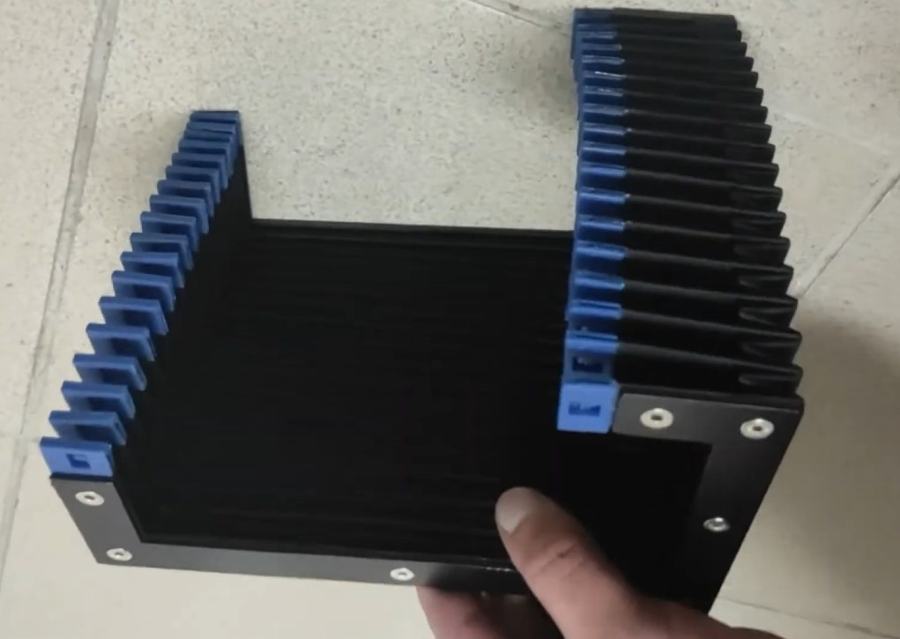

В названиях карточек размер записан по-разному: 158x61, 450×200, 980х420, а у одной модели — набором параметров width, height, Lmax и Lmin. Эти значения переносят в заказ дословно, в той же последовательности, что и в названии.
Порядок заказа
Каждой П-образной гофрозащите нужны собственный эскиз и опросный лист. Данные собирают шагами:
- измерить наименьшую и наибольшую длину гармошки;
- отметить направление движения узла;
- выбрать материал и толщину гофры;
- определить основу фланца — металл или ПВХ — и способ установки;
- решить, нужны ли дополнения, например ролики;
- записать температуру и скорость перемещения узла;
- перечислить внешние воздействия: стружку, СОЖ, пыль.
Что ещё указать
- размер, как он записан в названии карточки;
- нужен ли каркас, пантограф или тканевые вставки;
- нестандартное посадочное место, если оно есть: универсальную П-образную защиту можно адаптировать под него.
