Прямолинейная (плоская) мембрана
Плоскую гофрозащиту называют ещё прямолинейной мембраной. Она накрывает открытые направляющие и щелевые зазоры на тех участках, где узел движется вдоль прямой. Сложенная, она малогабаритна, а по ходу узла растягивается.
В подразделе — модели WorldBelt с разными обозначениями: размеры 300×200 и 300×150 мм, ход 135–2250 и 200–1500 мм, длины Lmin/Lmax 340/4950 мм, ширина 980 мм. Сопоставьте обозначение из названия с параметрами вашего узла.
Как подобрать плоскую гофрозащиту к узлу
Где подходит плоская форма
Плоская гофра создана для прямолинейного перемещения. Под ней оказываются открытые направляющие, ходовые винты, штоки и щелевые зазоры. Её ценят за то, что конструкцию легко приспособить к разным механизмам, а сложенная она занимает мало места. Растягиваться она может на значительную длину.
Области применения
Металлообработка: направляющие, ШВП, линейные подшипники, суппорты, столы ЧПУ. Гидравлика и пневматика: штоки цилиндров. Автоматизация и робототехника: линейные оси, порталы, координатные столы. Обработка дерева и камня: стружка, пыль, абразив. Лазерная и плазменная резка: искры, окалина, шлам.
Числа из названий позиций
- Lmin/Lmax — 340/4950 мм.
- Ход — 135–2250 мм и 200–1500 мм.

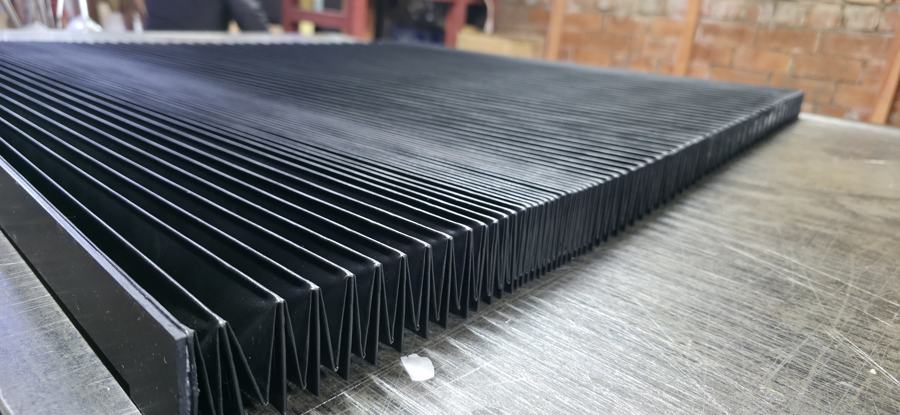

- Ширина — 980 мм.

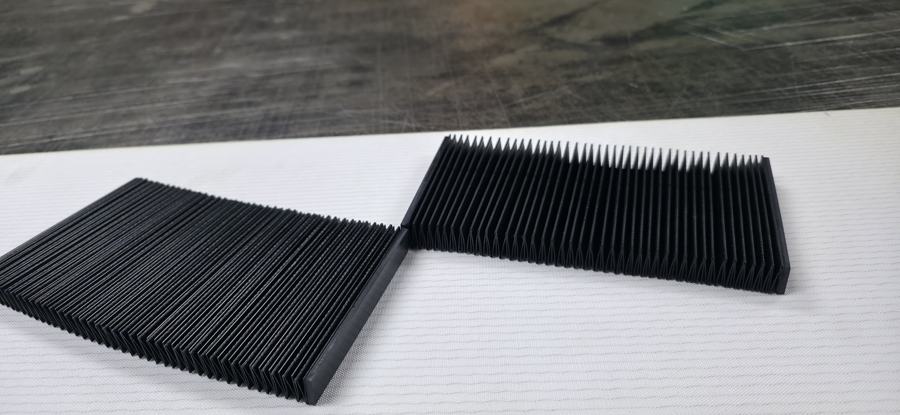

- Габариты — 300×200 мм и 300×150 мм.
Если подходящих среди них нет, напишите в заявке свои.
Материал и усиление
Основа чаще всего — ткань с покрытием. ПВХ хорош в стандартных условиях, но ограничен по температуре и стойкости к маслам и СОЖ; полиуретан (ПУ) износостойче и увереннее переносит масла, СОЖ и абразив. Отдельно бывают армированные варианты (корд, сетка, ламели) и исполнения с бронёй для ударов и горячей стружки. Конкретный материал для позиции согласуют при заказе.
Монтаж и износ
Гофру прикладывают к плоскости стола, суппорта, портала или корпуса; называют планки, защёлки, липучки. Если складки износились, меняют секцию или чехол целиком.
Ограничение
Это заслон от загрязнений, и нагрузку от узла он не принимает. Жёсткий кожух гофра не заменяет, а сильных боковых ударов не всегда выдерживает. Поэтому тип, материал и толщину выбирают с учётом температуры, скорости, СОЖ, масла, стружки, абразива и ультрафиолета.
Как различаются позиции
Часть моделей названа по размерам — 300×200 и 300×150 мм. Другие заданы длиной (Lmin/Lmax 340/4950 мм) или ходом (135–2250 и 200–1500 мм); у одной позиции указана ширина 980 мм. Какая сторона размера идёт вдоль хода и каковы точные размеры узла, сообщите при заказе.
Что указать в заявке
Ход, ширину, способ крепления, условия работы: наличие СОЖ, масла, стружки, абразива. Приложите чертёж или фото узла, если они есть.
