Прямоугольные сильфоны
Прямоугольная гофрозащита предназначена для подвижных узлов с квадратным или прямоугольным сечением. Складчатый рукав охватывает такой узел по периметру и не пропускает к нему стружку, пыль и СОЖ.

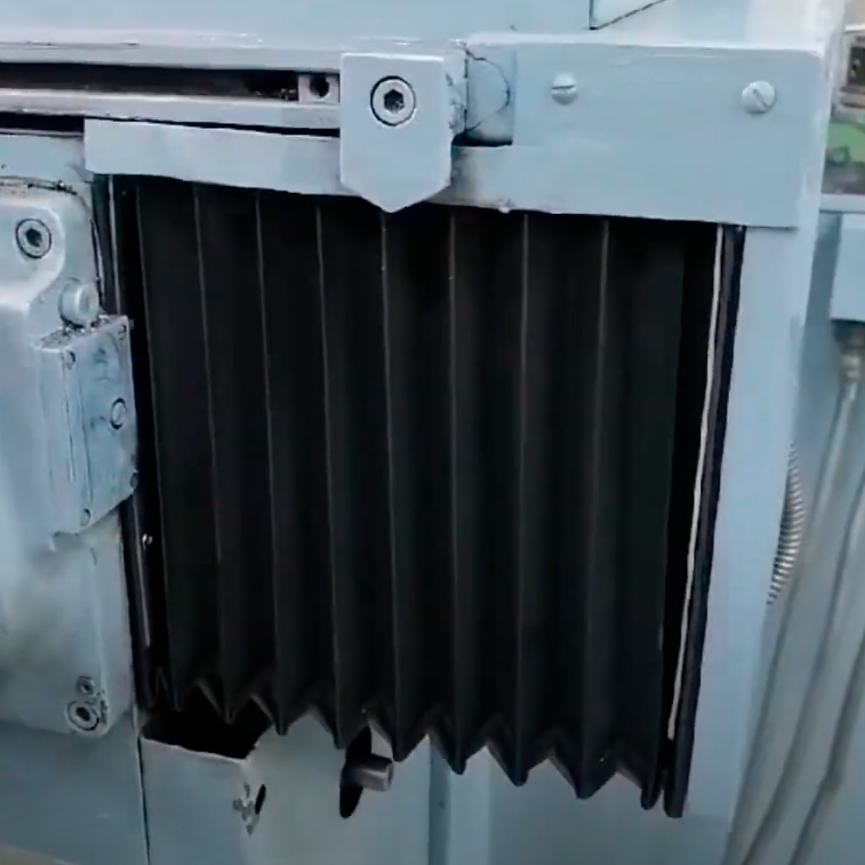

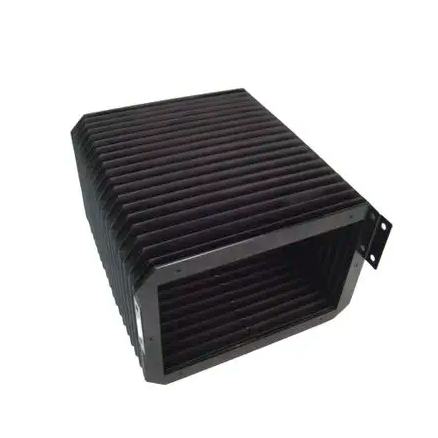

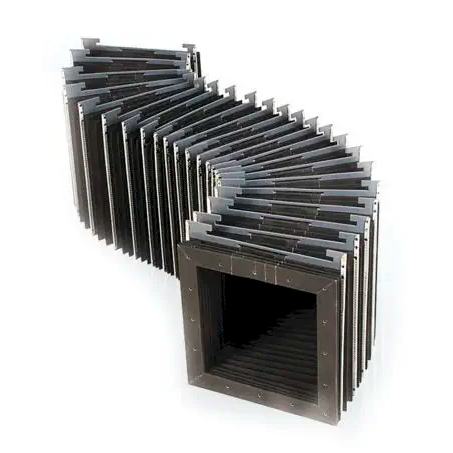

В разделе собраны изделия WorldBelt с сечением 400×300, 500×400 и 800×600 мм. Тем, кому нужен другой размер, предназначена позиция «по чертежу заказчика».
На что смотреть при выборе прямоугольной гофрозащиты
Когда выбирают прямоугольную форму
Прямоугольный рукав применяют для узлов с прямоугольным или квадратным контуром. Он плотно ложится на плоские поверхности и обходит узел по всему периметру. Изготовить его проще, чем круглый, а сложенный рукав остаётся компактным.
Что закрывает рукав
Основные задачи — профильные направляющие, винтовые передачи и подвижные части, которым вредят стружка, пыль и охлаждающая жидкость. Тип применяют на фрезерных, токарных, координатно-расточных и шлифовальных станках с ЧПУ. Вне станков прямоугольную гофру называют для ножничных подъёмных столов, линейных актуаторов, штоков гидро- и пневмоцилиндров, а также для лабораторной и медицинской техники, где нужна чистота.
Сечение и ход
В названиях позиций сечение записано двумя числами в миллиметрах: 400×300, 500×400, 800×600. Позиция «по чертежу» помечена словами «любой размер»: её сечение берут из чертежа заказчика. Для заказа нужны также крайние значения длины гармошки — наименьшее и наибольшее. Если ход велик, вводят пантограф или тканевые вставки против перерастяжения.
Конструкция рукава
- Внутренний каркас из ПВХ удерживает форму рукава, складки не провисают.
- На концах рукава ставят фланцы — металлические либо пластиковые.
- Металлические пластины, закреплённые на гофре снаружи, рассчитаны на горячую и острую стружку.
- После монтажа полость рукава воздухонепроницаема, поэтому в нём предусмотрено технологическое отверстие — через него воздух выходит.
Схемы монтажа
Схем семь. При боковом монтаже фланец прикладывают к стенке корпуса; в уступ — чтобы защита легла заподлицо с рабочей поверхностью; сверху или снизу — с вертикальным крепежом. Есть вариант с фланцем на внешней стороне корпуса, зацеп на кронштейне П-образной формы, который позволяет не сверлить корпус, и быстросъёмная липучка, если узел обслуживают часто.
Как расположен рукав
Горизонтально расположенному рукаву направляющий профиль в раме из ПВХ не нужен: его вес не даёт гофре отклоняться. Если скорость хода высока, рекомендуют дополнительные конструкции из ПВХ; вертикально расположенный рукав следует уберечь от изгиба под действием силы тяжести.
Позиции раздела
Три изделия названы по сечению, ещё одно изготавливают по чертежу. В заявке напишите, какая сторона сечения у узла ширина, какая высота, назовите тип фланцев и способ монтажа, приложите эскиз посадочного места. На каждую защиту оформляют отдельный опросный лист.
