Гофрозащита с бронёй (сильфон с бронёй)

Устройство

Основа — складчатая гофра с бронепластинами (ламелями) из нержавеющей стали либо алюминия. Пластины лежат на поверхности, делают гофру жёстче и удерживают её форму. Существует и бронированное исполнение, где для усиления внутри поставлены направляющие мосты из ПВХ. Отдельная разновидность — гофрозащита с защитными пластинами, называемая «Самурай»: металл на поверхности гофры предназначен для прямого попадания горячей и острой стружки.

Задачи брони

• принимать удары и абразив, от которых быстро изнашивается ткань;
• останавливать раскалённую стружку и искры, способные прожечь стандартную гофру;
• укреплять конструкцию, распределяя нагрузку при сжатии и растяжении.

Работа поделена: механическая часть достаётся броне, а гофра защищает от СОЖ, масел и другой агрессивной среды.

Почему без брони недостаточно

Без брони гофра мягкая: узел под ней закрыт почти герметично, но горячая стружка быстро её рвёт. Механические повреждения вероятны и от других элементов, которые перемещаются на конвейере, — для таких условий делают бронированные исполнения. Каретка или суппорт должны оставаться чистыми, а бронированная защита предохраняет их от производственной грязи, горячей стружки, искр, случайных повреждений и СОЖ.

Где используют

Бронированные кожухи нужны там, где простые чехлы слишком быстро выходят из строя при тяжёлых механических и тепловых нагрузках. Первая область — металлообработка: станки с ЧПУ и обрабатывающие центры, где прикрывают направляющие, суппорты, валы и шпиндели от окалины, стружки, пыли и жидкостей. Вторая — лазерная резка с раскалёнными искрами и брызгами металла. Третья — тяжёлое производство с сильным абразивом и вероятными ударами. Вариант «Самурай» называют альтернативой громоздким телескопическим защитам.

Монтаж

Способ монтажа выбирают из семи вариантов: боковой фланец с горизонтальным крепежом, уступ, верх, низ, зацеп профилем, липучка. Фланцы могут быть металлическими. Гофрозащиту на липучке применяют там, где высокая механическая прочность крепления не нужна.

Названия карточек

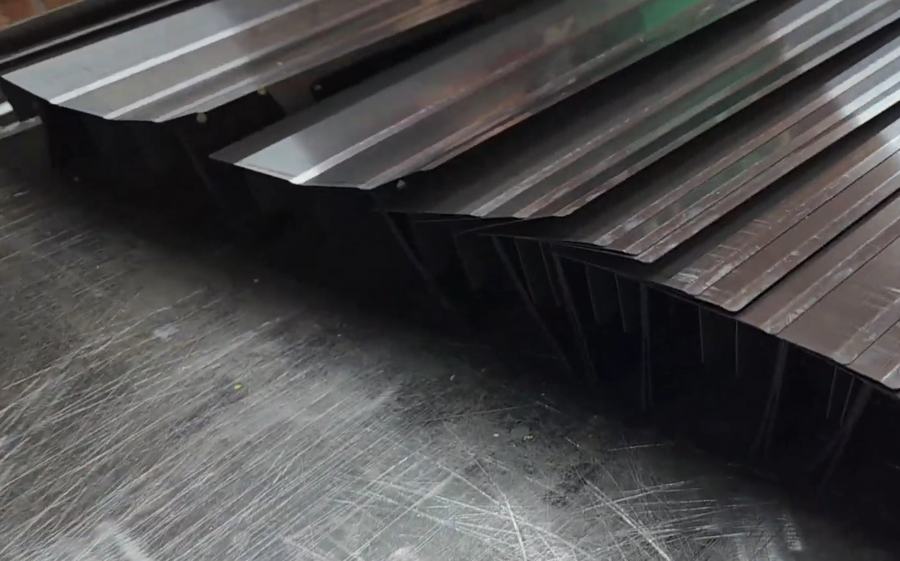

В названиях карточек встречаются формулировки «с бронёй», «защитный кожух с бронёй» и «с бронекрышкой». Размер в каждом названии записан двумя числами через знак «х»; при заказе размер переносят дословно.

Данные для заказа

Бронированной гофрозащите нужны отдельный эскиз и опросный лист. При расчёте длины в сжатом состоянии учитывают длину одной складки в растянутом виде, число складок, толщину материала гофры и толщину усилительной вставки.

• обозначение размера из названия карточки;
• металл бронепластин: нержавеющая сталь или алюминий;
• материал самой гофры и способ крепления;
• условия работы: стружка, искры, СОЖ, лазерная резка.
