Закрытые пластиковые кабелеукладчики
Закрытые пластиковые кабелеукладчики KM защищают кабельную трассу при движении и ограничивают попадание загрязнений в зону прокладки. Их выбирают для оборудования, где открытый жгут нежелателен. Закрытое исполнение не меняет порядок расчёта: определяют внутреннее сечение с запасом, радиус изгиба по кабелю и внешние размеры по свободному пространству механизма. Серия KM представлена разными высотами, ширинами и радиусами — в фильтре можно отобрать варианты, не просматривая все карточки.
| Обозначение | Внутренняя высота, мм | Внутренняя ширина, мм | Радиус изгиба, мм | Внешняя высота, мм | Внешняя ширина, мм | |
|---|---|---|---|---|---|---|

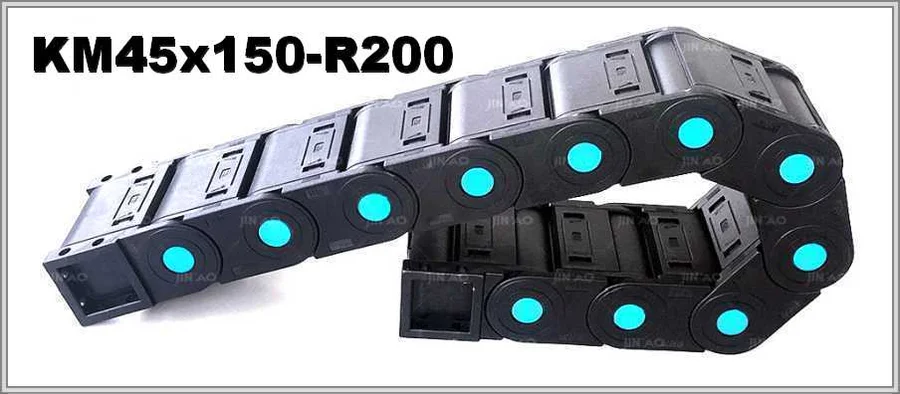

| KM45x150-R200 | 45 | 150 | 200 | 65 | 183 | |

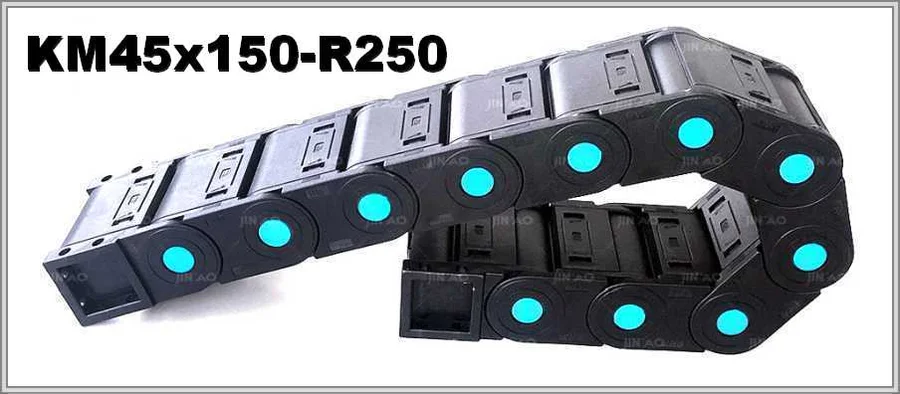

| KM45x150-R250 | 45 | 150 | 250 | 65 | 183 | |

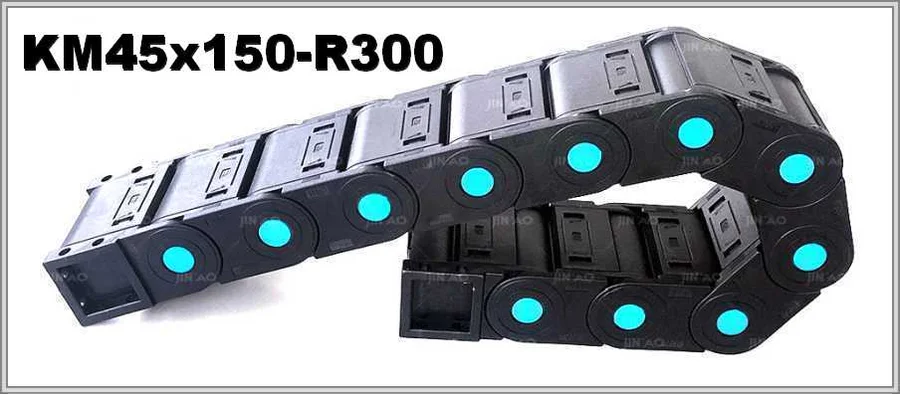

| KM45x150-R300 | 45 | 150 | 300 | 65 | 183 | |

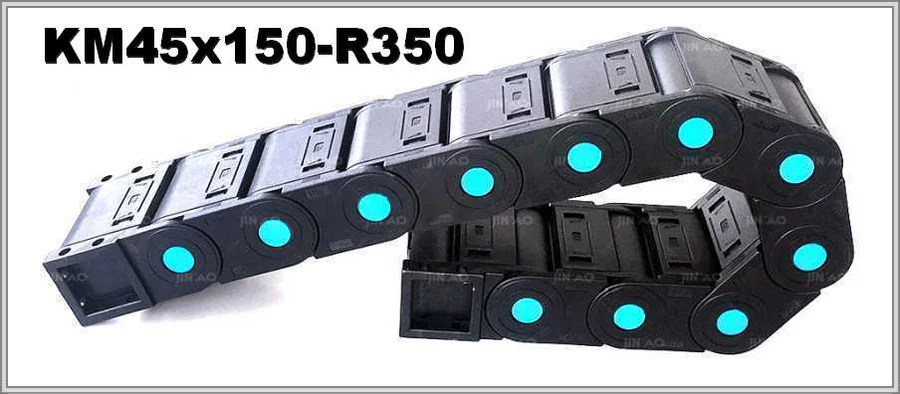

| KM45x150-R350 | 45 | 150 | 350 | 65 | 183 | |
| KM45x60-R100 | 45 | 60 | 100 | 65 | 93 | |
| KM45x60-R125 | 45 | 60 | 125 | 65 | 93 | |
| KM45x60-R150 | 45 | 60 | 150 | 65 | 93 | |
| KM45x60-R175 | 45 | 60 | 175 | 65 | 93 | |
| KM45x60-R200 | 45 | 60 | 200 | 65 | 93 | |
| KM45x60-R250 | 45 | 60 | 250 | 65 | 93 | |
| KM45x60-R300 | 45 | 60 | 300 | 65 | 93 | |
| KM45x60-R350 | 45 | 60 | 350 | 65 | 93 | |
| KM45x75-R100 | 45 | 75 | 100 | 65 | 108 | |
| KM45x75-R125 | 45 | 75 | 125 | 65 | 108 | |
| KM45x75-R150 | 45 | 75 | 150 | 65 | 108 | |

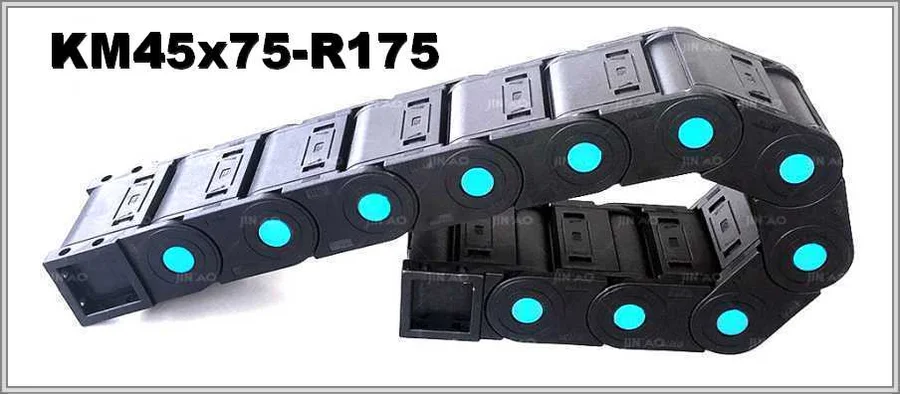

| KM45x75-R175 | 45 | 75 | 175 | 65 | 108 | |

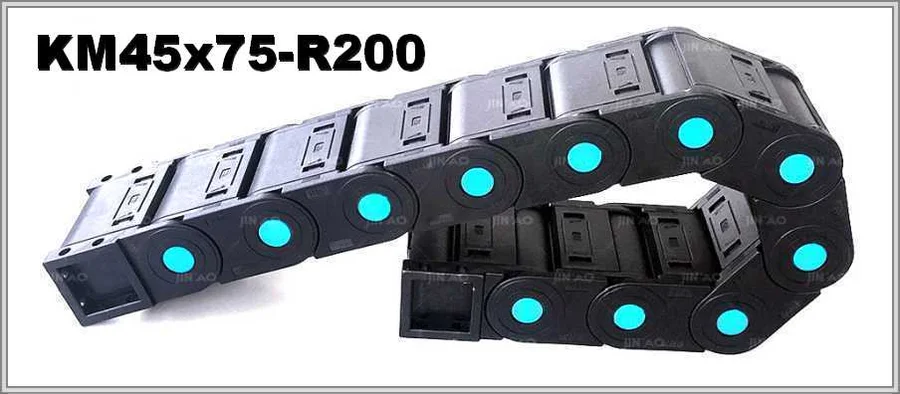

| KM45x75-R200 | 45 | 75 | 200 | 65 | 108 | |
| KM45x75-R250 | 45 | 75 | 250 | 65 | 108 | |

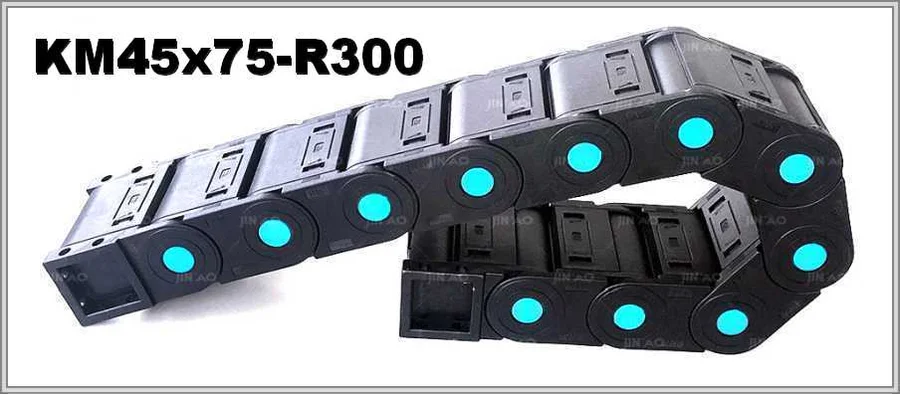

| KM45x75-R300 | 45 | 75 | 300 | 65 | 108 | |
| KM45x75-R350 | 45 | 75 | 350 | 65 | 108 | |

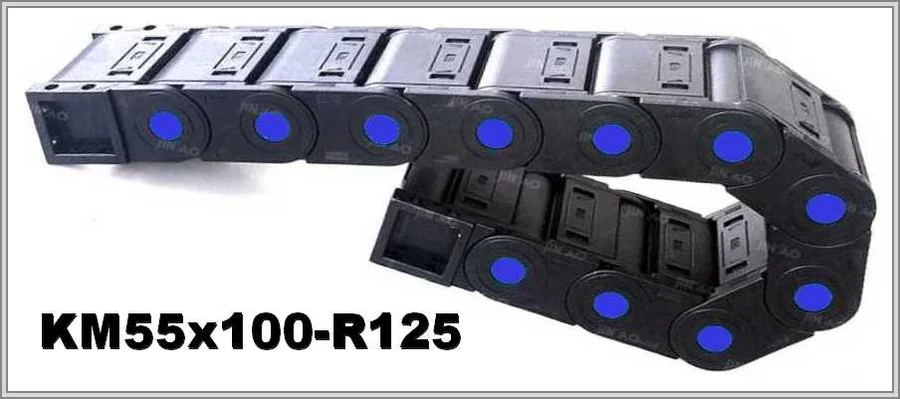

| KM55x100-R125 | 55 | 100 | 125 | 74 | 131 | |
| KM55x100-R150 | 55 | 100 | 150 | 74 | 131 | |

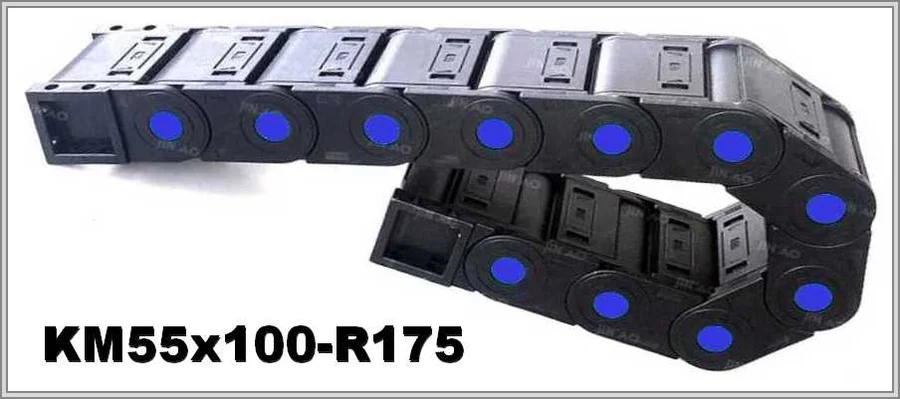

| KM55x100-R175 | 55 | 100 | 175 | 74 | 131 | |

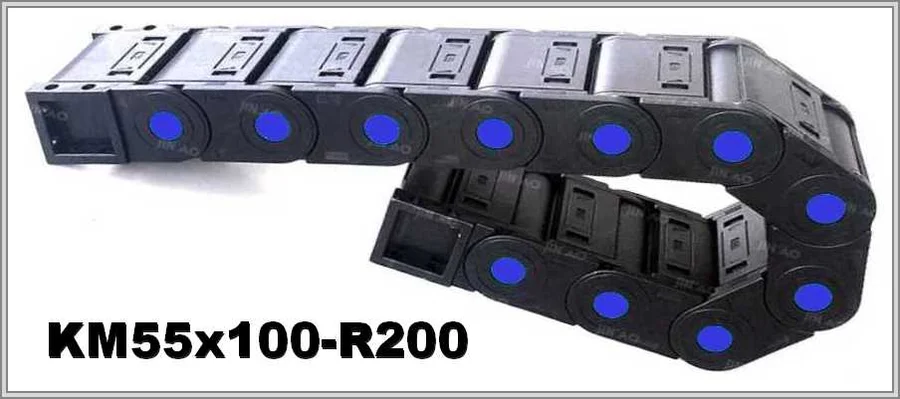

| KM55x100-R200 | 55 | 100 | 200 | 74 | 131 |
Верхние и нижние крышки KM
Звенья KM закрыты, но верхние и нижние крышки открываются. Кабель укладывают при открытой крышке, затем закрывают её — жгут оказывается в защищённом канале. При замене одной линии открывают крышки только на нужном участке, не снимая цепь с оборудования. Крышки открываются с двух сторон, поэтому доступ к жгуту остаётся и тогда, когда цепь смонтирована лёжа, и когда она стоит на боку. Крышку после укладки возвращают на место до пуска механизма.
170 типоразмеров серии
В разделе 170 позиций. Внутренняя высота KM — от 20 до 55 мм, внутренняя ширина — от 38 до 150 мм, внешняя высота — от 35 до 74 мм. Ряд позволяет подобрать закрытую цепь под пакет управления на небольшом станке или под смешанный жгут на портале. Выбирайте типоразмер так, чтобы внутренняя ширина вмещала все линии с запасом, а внешняя высота оставляла зазор до ближайших деталей. В фильтре задайте сначала внутреннюю высоту и ширину, затем радиус — из 170 позиций останется несколько подходящих.
Радиус изгиба: 55–350 мм
Минимальный радиус в серии — 55 мм, максимальный — 350 мм. Нижняя граница выше, чем у самых малых открытых цепей, поэтому для очень компактных узлов с тонкими кабелями стоит сравнить KM с открытыми сериями. Радиус определяется самым жёстким кабелем пакета, обычно силовым. Место под петлю тоже сверяют с узлом: её высота растёт вместе с радиусом. Для пакета управления из тонких кабелей обычно хватает нижней части диапазона.
Когда закрытая цепь нужна
Стружка при фрезеровании и шлифовании, пыль, мелкий мусор, риск зацепить жгут инструментом или деталью — типичные причины перейти от открытой цепи к закрытой. Закрытое исполнение также удобно, когда трасса проходит на виду у оператора и кабели не должны выглядывать из звеньев. Если стружки немного, а линии меняют часто, сравните KM с открытыми сериями, в том числе с ST. На шлифовальных станках закрытое исполнение особенно уместно: абразивная пыль оседает на всём, что находится рядом с зоной обработки.
Сечение, запас и перегородки
В закрытой цепи жгут не видно, поэтому ошибки укладки замечают поздно. Оставляйте запас по высоте и ширине, чтобы кабели не тёрлись о крышки, а разные линии разводите перегородками. Шланги желательно вести отдельно от силовых кабелей. Перед закрытием крышек проверьте, что кабели лежат без перекрутки и не натянуты в зоне изгиба. Если в пакете есть шланг с жидкостью или воздухом, держите его в отдельной ячейке, чтобы при изгибе он не давил на кабели.
Что указать в заявке
Состав заполнения, длину перемещения, условия загрязнения и минимальный радиус кабеля. Если в одной цепи идут разные линии, заранее опишите необходимость их разделения. Для замены старой цепи приложите фото звена с открытой крышкой и замеры внутреннего сечения. Опишите также положение монтажа — лёжа, на боку или вертикально — и с какой стороны удобнее открывать крышки.
