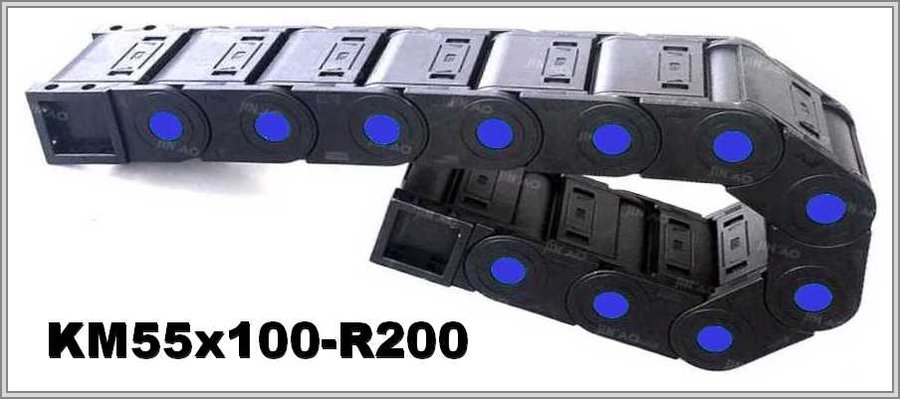

Кабелеукладчик KM55x100-R200
Артикул: WB-002738
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002738 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 55 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 74 |
| Внешняя ширина, мм: | 131 |
| Число секций: | 1 |
| Раздел: | Закрытые |

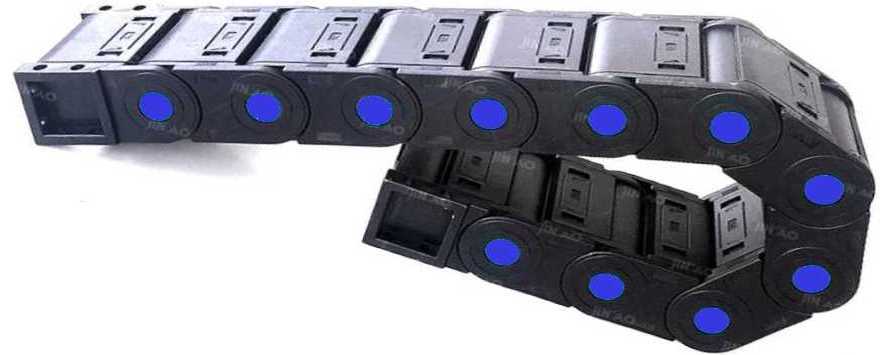

Пластиковый кабелеукладчик KM55x100-R200: внешние размеры 74х131 мм, R 200 мм

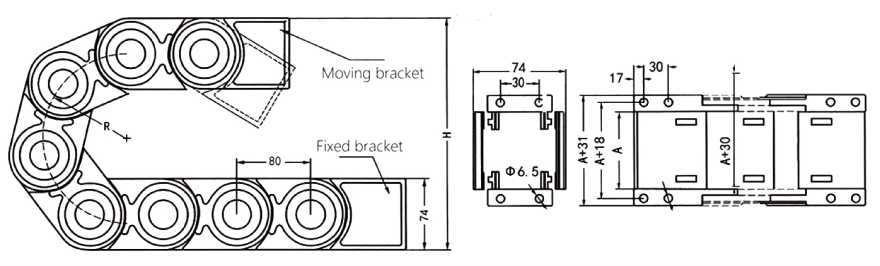

Размеры KM55x100-R200
Таблица для KM55x100-R200 даёт: внутренняя высота составляет 55 мм, внутренняя ширина равна 100 мм, внешняя ширина составляет 131 мм, 74 мм — внешняя высота, радиус изгиба — 200 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM55 | 55х100 | 74х131 | 200 |
Расчёт площади: KM55x100-R200
Площадь сечения = высота × ширина: 55 × 100 = 5500 мм². Рабочая площадь при заполнении 80 % — 4400 мм².
Описание KM55x100-R200 и подбор
В описании — гибкий кабель-канал из прочного пластика; цепь из модулей имеет малый вес, что подходит для оборудования в высокодинамичных условиях. Уложить кабель, очистить цепь, обслужить её позволяют открывающиеся крышки: и верхние, и нижние. При выборе радиуса ориентируются на самый жёсткий кабель: радиус цепи не должен быть меньше допустимого для него. Жгут с разделителями помещают в сечение 55 × 100 мм с запасом.
К заявке на KM55x100-R200 добавьте длину перемещения, массу и состав того, что уложено в цепь, допустимый радиус самого жёсткого кабеля, условия, в которых работает цепь и монтажное положение. Чертёж или снимок прежней цепи — по желанию.
