Кабелеукладчик KM25x50-R100
Артикул: WB-002352
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002352 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 25 |
| Внутренняя ширина, мм: | 50 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 40 |
| Внешняя ширина, мм: | 74 |
| Число секций: | 1 |
| Раздел: | Закрытые |

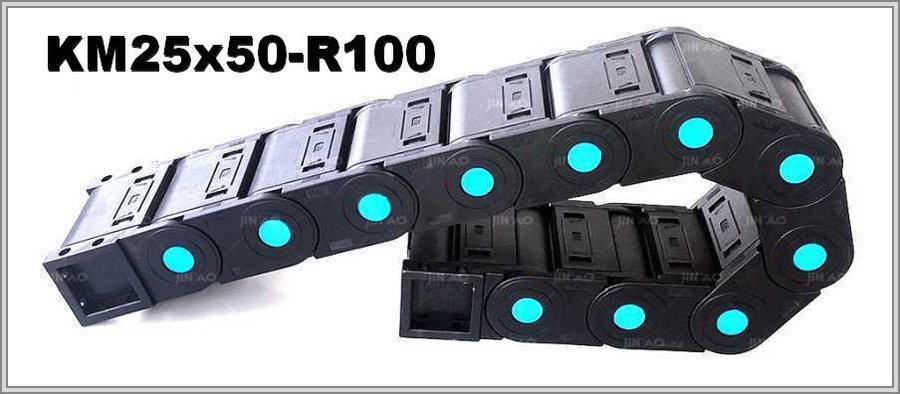

Кабелеукладчик KM25x50-R100: закрытая цепь, пластик
Размеры KM25x50-R100
Радиус изгиба KM25x50-R100 — 100 мм. Внутренняя высота 25 мм и внутренняя ширина 50 мм; внешняя высота 40 мм и внешняя ширина 74 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM25 | 25х50 | 40х74 | 100 |
Высота петли и длина в изгибе
Петля на радиусе 100 мм получает высоту 240 мм (2R + внешняя высота 40 мм). Длина цепи в изгибе ≈ πR при R 100 мм — около 314,2 мм.
Описание KM25x50-R100
Как сказано в описании, KM25x50-R100 — полностью закрытый вариант; конструкция проста, сборка быстрая, обслуживание происходит легко. Открываются и верхние, и нижние крышки — при укладке кабеля, очистке и обслуживании.
Чтобы оформить заявку на KM25x50-R100, отметьте рабочие условия, протяжённость хода, перечень и общий вес заполнения, монтажное положение и минимальный радиус самого жёсткого кабеля. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Фото старой цепи приложите по желанию.
