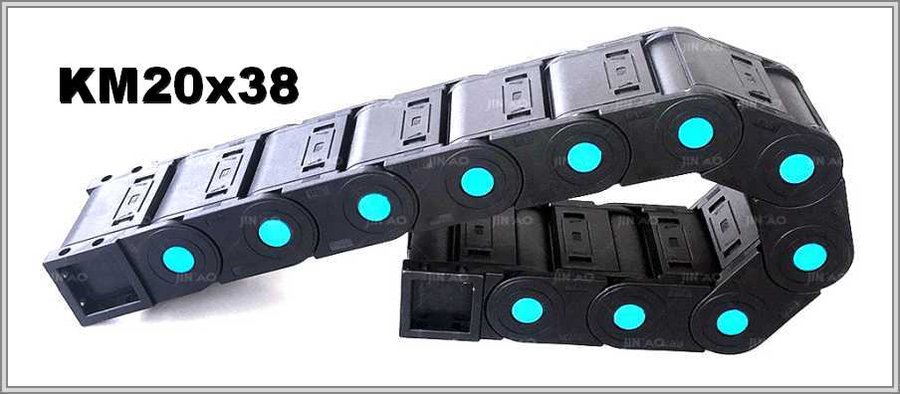

Кабелеукладчик KM20x38-R55

Name: KM20x38-R55
Brand: WorldBelt
SKU: WB-002323

Артикул: WB-002323

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Цепь KM20x38-R55: закрытое исполнение из пластика, внутренняя высота 20 мм, внутренняя ширина 38 мм, радиус изгиба 55 мм.

Характеристики

Артикул:	WB-002323
Производитель:	WorldBelt
Серия:	KM
Исполнение цепи:	Закрытая
Материал цепи:	Пластик
Внутренняя высота, мм:	20
Внутренняя ширина, мм:	38
Радиус изгиба, мм:	55
Внешняя высота, мм:	35
Внешняя ширина, мм:	61
Число секций:	1
Раздел:	Закрытые

Кабелеукладчик KM20x38-R55: R 55 мм, внешняя ширина 61 мм

Радиус и размеры

Внутри KM20x38-R55 остаётся окно 20 × 38 мм. Снаружи высота цепи 35 мм, ширина 61 мм. Радиус изгиба — 55 мм. У KM20x38-R55 под жгут кабелей отведено 20 мм по высоте и 38 мм по ширине; запас и разделители закладывают при подборе сечения.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
KM25	20х38	35х61	55

Расчёты по изгибу

Под изгиб на 55 мм по радиусу отводят петлю в 145 мм высотой, ведь 2 × 55 + 35 (внешняя высота) = 145. В дугу изгиба (55 мм по радиусу) укладывается ≈ πR цепи — 172,8 мм.

KM20x38-R55 — схема конструкции

KM20x38-R55 — виды концевого крепления

Цепь в работе

KM20x38-R55 эксплуатируется закрытой, однако верхнюю и нижнюю крышки при необходимости открывают: этого требуют укладка кабеля, очистка и обслуживание. Радиус 55 мм сверяют с допустимым изгибом кабеля наибольшей жёсткости: круче гнуть нельзя. Внутри 20 × 38 мм жгут размещают с запасом, поставив между кабелями разделители. В описании отмечена простая очистка.

Для оформления укажите: длину хода цепи, вес и состав жгута, установку цепи, условия эксплуатации. Схему или фото прежней цепи приложите, если они есть.
