Кабелеукладчик KM20x75-R55
Артикул: WB-002326
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002326 |
| Производитель: | WorldBelt |
| Серия: | KM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Пластик |
| Внутренняя высота, мм: | 20 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 55 |
| Внешняя высота, мм: | 35 |
| Внешняя ширина, мм: | 98 |
| Число секций: | 1 |
| Раздел: | Закрытые |

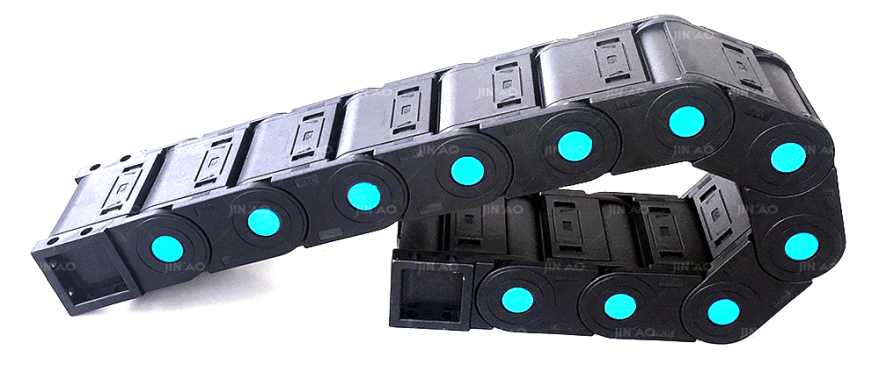

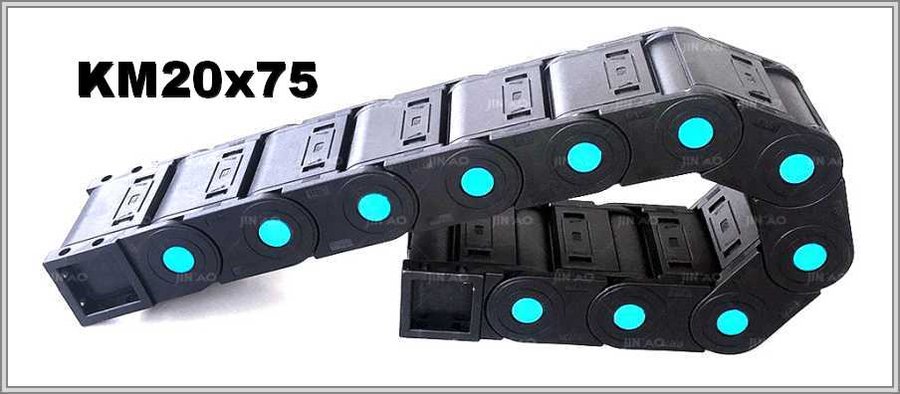

Кабелеукладчик KM20x75-R55: пластик, внешние размеры 35 × 98 мм

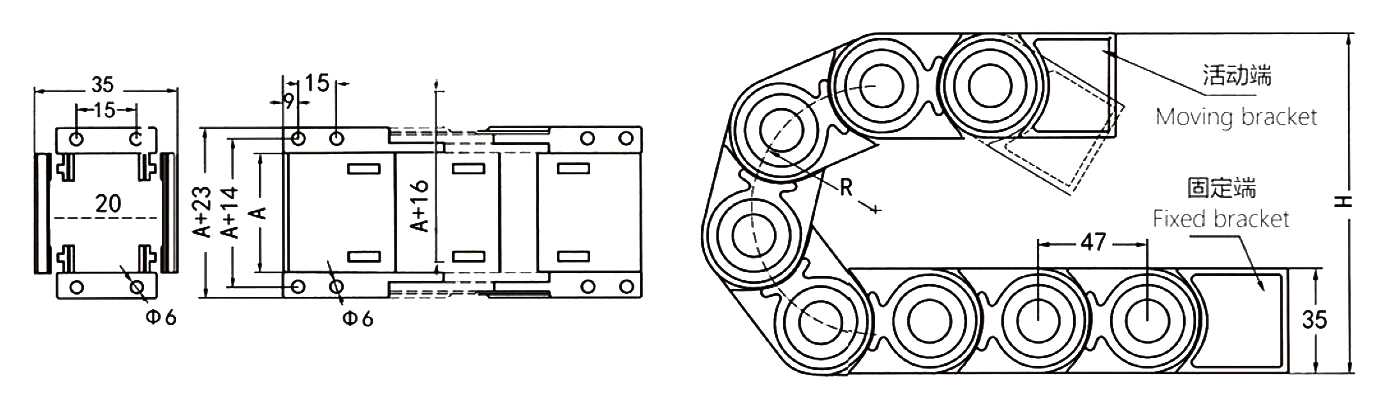

Размеры KM20x75-R55
Внешние размеры KM20x75-R55 — 35 × 98 мм (высота × ширина). Внутри высота составляет 20 мм, а ширина — 75 мм. Изгиб цепи KM20x75-R55 выполняется по радиусу 55 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| KM25 | 20х75 | 35х98 | 55 |
Расчёты по изгибу
Длина цепи в изгибе ≈ πR: для радиуса 55 мм это 172,8 мм. Петля на радиусе 55 мм получает высоту 145 мм (2R + внешняя высота 35 мм).
Описание KM20x75-R55
В описании сказано, что химические вещества и агрессивное влияние цепи не страшны, а крайние температурные режимы она переносит. В работе цепь KM20x75-R55 остаётся закрытой. Открыть можно и верхние, и нижние крышки, чтобы уложить кабель, очистить цепь и обслужить её.
К заявке на KM20x75-R55 нужно добавить суммарный вес, рабочие условия, длину пути цепи, минимальный радиус изгиба самого жёсткого из кабелей, сведения о заполнении и монтажное положение. Радиус цепи выбирают не меньше допустимого радиуса этого кабеля. Чертёж можно приложить при желании.
