Кабелеукладчик GS35-2x100-R200

Name: GS35-2x100-R200
Brand: WorldBelt
SKU: WB-002777

Артикул: WB-002777

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GS, открытая полиамидная цепь GS35-2x100-R200: внутри 35х100 мм, минимальный радиус изгиба 200 мм.

Характеристики

Артикул:	WB-002777
Производитель:	WorldBelt
Серия:	GS
Исполнение цепи:	Открытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	200
Внешняя высота, мм:	58
Внешняя ширина, мм:	130
Число секций:	1
Раздел:	Открытые

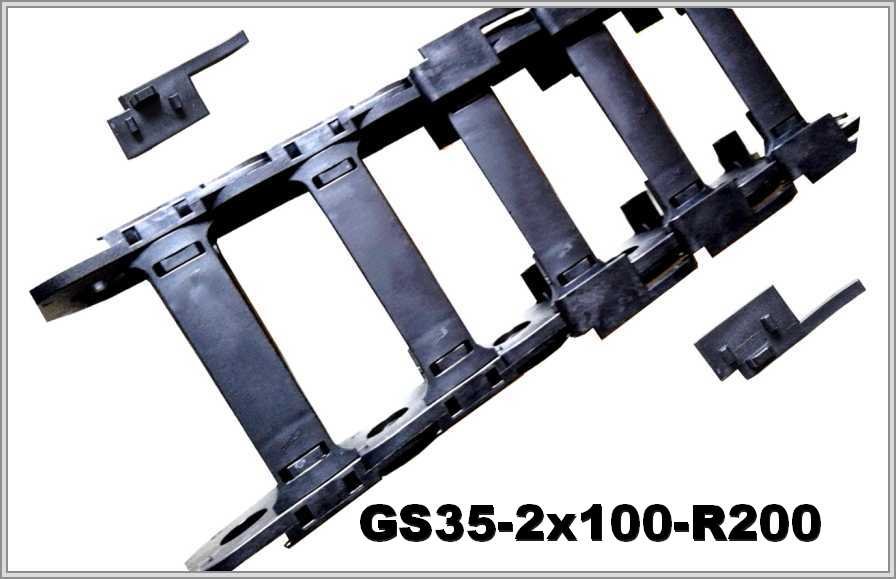

Кабелеукладчик GS35-2x100-R200: полиамид, внутри 35х100 мм, R 200 мм

Внутренние и внешние размеры GS35-2x100-R200

Для GS35-2x100-R200 внутренняя высота 35 мм, внутренняя ширина 100 мм, внешняя высота 58 мм, внешняя ширина 130 мм. Минимальный радиус изгиба — 200 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GS35-2	35х100	58х130	200

Высота петли 458 мм и длина цепи в изгибе

Высота петли ≈ 2R + внешняя высота: 2 × 200 + 58 = 458 мм. Длина цепи в изгибе ≈ πR: при R 200 мм это около 628,3 мм.

GS35-2x100-R200 — схема конструкции

GS35-2x100-R200 — виды концевого крепления

Устройство GS35-2x100-R200 и правила подбора

Открытая цепь из полиамида с усилением вставками: усиливающие вставки можно вставлять в каждый модуль. Защёлки (верхние и нижние мостики) легко снять, чтобы уложить кабели управления и питания. Модули цепи разделяются на отдельные и собираются для подбора нужной длины. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS35-2x100-R200 минимальный радиус изгиба 200 мм. Внутреннее сечение выбирают под жгут с запасом и с учётом разделителей.

Для подбора по GS35-2x100-R200 пригодятся сведения о длине перемещения, положении монтажа и условиях работы, а также о составе и массе заполнения и о минимальном радиусе самого жёсткого кабеля. Фото старой цепи или чертёж можно приложить при желании.
