Открытые полиамидные кабелеукладчики

Серия GS: открытая цепь со вставками

Звенья GS усилены вставками, при этом цепь остаётся открытой: кабели видны, их можно уложить или заменить без разборки трассы. Серия рассчитана на пакеты крупнее, чем у пластиковых цепей, и на станочные порталы, где линии регулярно проверяют. Вставки усиливают звенья, но не меняют принцип подбора: сечение по жгуту, радиус по самому жёсткому кабелю. Открытое исполнение позволяет в любой момент увидеть, как ведут себя кабели в изгибе, и вовремя заметить перетирание оболочки. Для открытой цепи на портале это важное преимущество.

Как читать обозначение

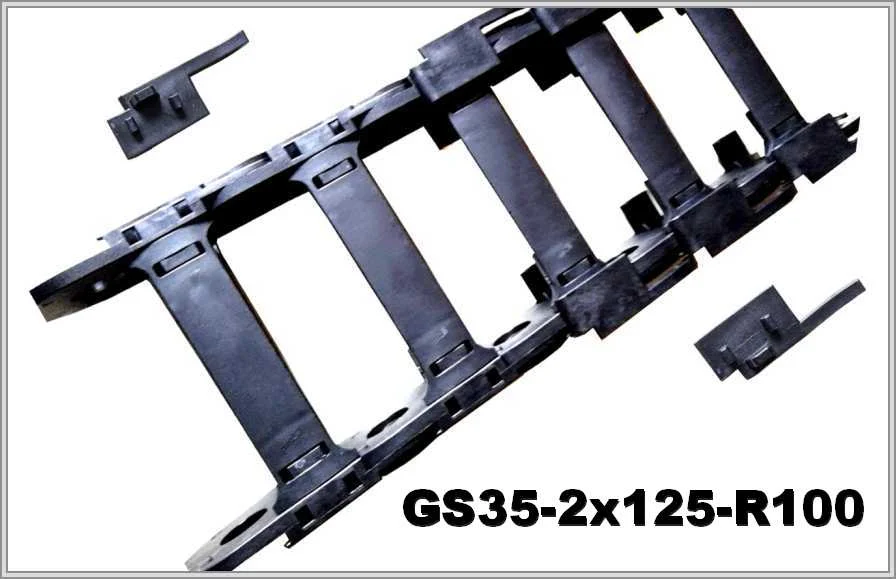

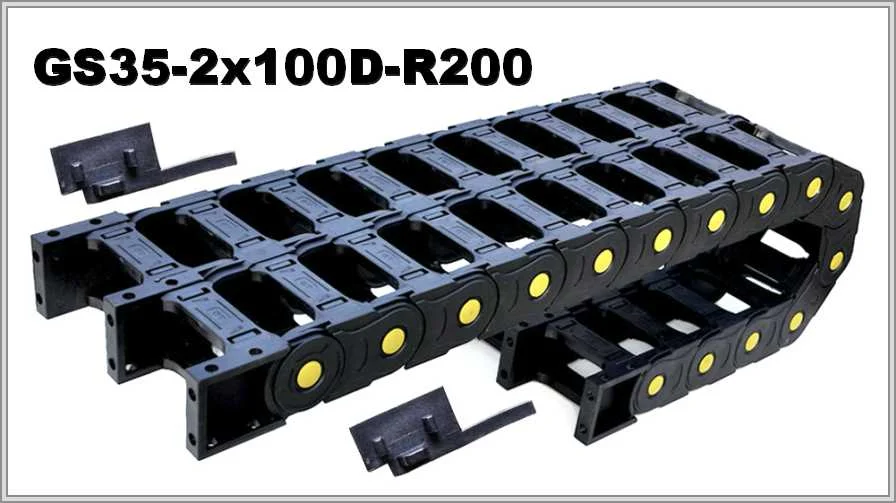

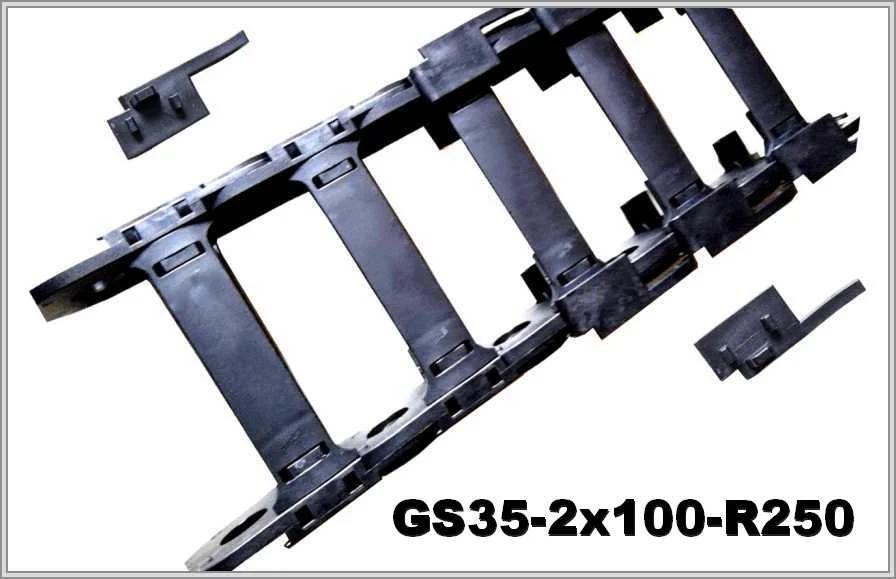

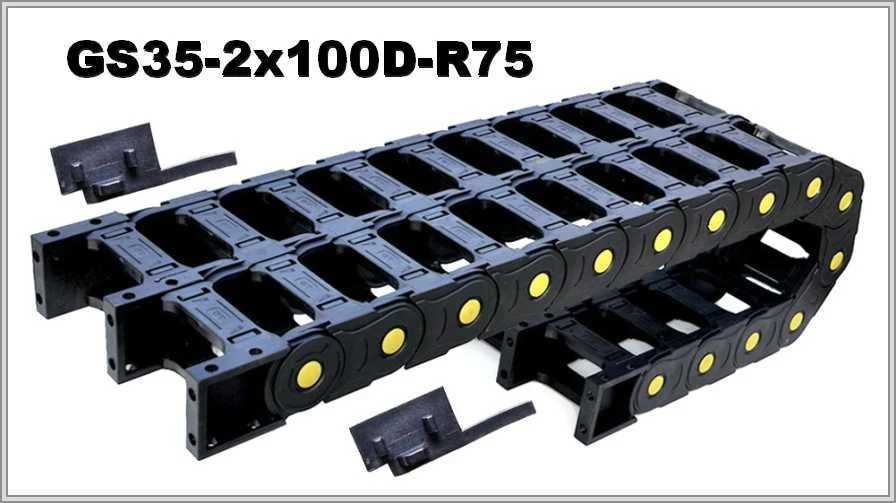

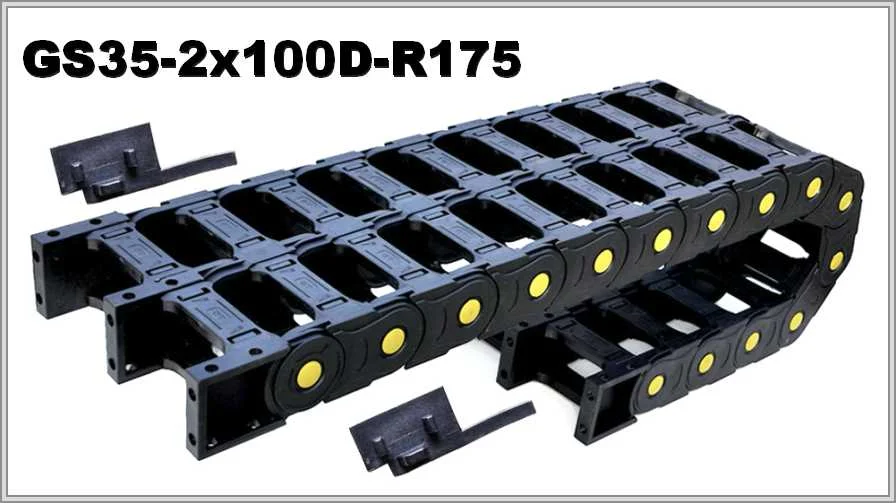

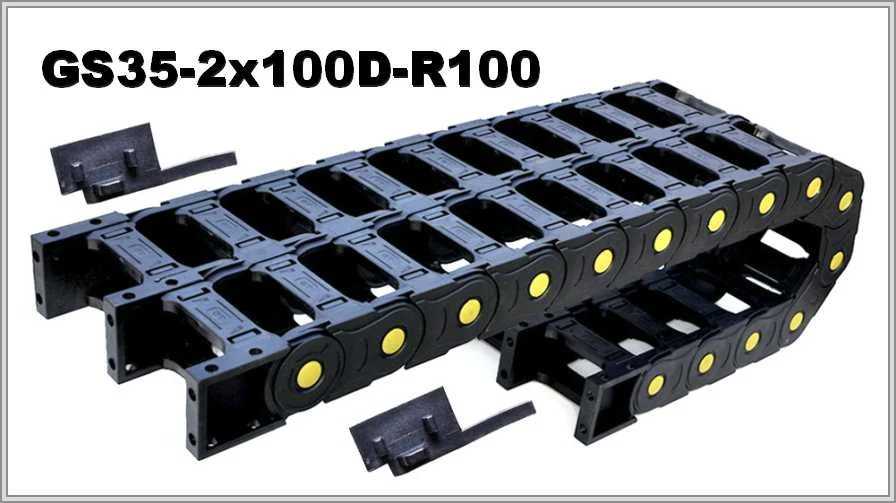

Буква D в обозначении указывает на двухсекционную цепь: две цепи идут рядом и позволяют разнести, например, кабели и шланги. Обозначение «2x» без D — это усиленное исполнение, а не двойное. Перед заказом сверяйте обозначение с таблицей карточки, чтобы не перепутать двухсекционную цепь с усиленной. Если в спецификации старого оборудования указан только код, пришлите его вместе с фото — так проще отличить двухсекционную цепь от усиленной. В таблице каждой карточки указаны внутренние размеры, по ним и проверяют выбранное обозначение.

224 двухсекционные позиции

Больше половины ассортимента раздела — двухсекционные варианты: 224 из 416. Каждая секция имеет свою внутреннюю ширину, поэтому состав распределяют заранее: в одну — силовые кабели, в другую — сигнальные или пневматику. Общий радиус изгиба выбирают по самому жёсткому элементу обеих секций. Перегородки внутри секции ставят, если в ней идут линии разного диаметра. Двухсекционная цепь удобна и при обслуживании: при замене кабеля в одной секции линии во второй не трогают.

Размерный ряд GS

Внутренняя высота GS составляет 35–80 мм, внутренняя ширина — 50–300 мм, внешняя высота — 58–118 мм. Радиус изгиба в серии — от 75 до 600 мм. Малые радиусы подходят для компактных порталов с гибкими кабелями, большие — для толстых силовых линий и рукавов. Высоту петли для GS прикидывают как 2R и внешнюю высоту вместе, затем сверяют с зазором под порталом. Для жгута, который не помещается в 80 мм по высоте, нужны стальные мостовые серии.

Где применяют GS

Портальные станки, обрабатывающие центры с чистой зоной хода, линии сборки и упаковки, манипуляторы. Если в зоне хода много стружки, сравните GS с закрытой полиамидной GM того же размера. Открытая GS удобна там, где наладчик часто добавляет датчики или меняет кабели инструмента. Типичный пример — ось портального фрезерного станка, где в одной секции идут кабели двигателя и датчиков, а в другой — пневматика и смазка.

Что указать в заявке

Число секций, количество кабелей и шлангов в каждом модуле, требование к перегородкам, длину перемещения, минимальный радиус и допустимую внешнюю ширину. Приложите эскиз с положением неподвижного конца цепи. Для двухсекционной цепи опишите состав каждой секции отдельно. Если какие-то линии предполагается добавить позже, отметьте это: под них оставят запас в нужной секции.
