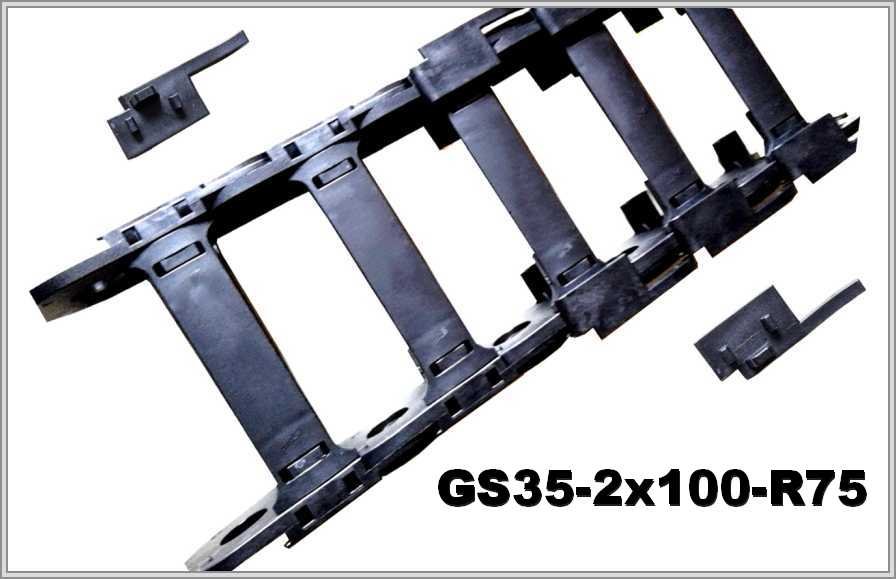

Кабелеукладчик GS35-2x100-R75
Артикул: WB-002754
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002754 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 130 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x100-R75: открытая цепь из полиамида, R 75 мм
Размеры и радиус
Для GS35-2x100-R75 в таблице указаны: внутренняя высота 35 мм, внутренняя ширина 100 мм, внешняя высота 58 мм, внешняя ширина 130 мм, радиус изгиба 75 мм. Материал — полиамид, исполнение — открытая цепь.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х100 | 58х130 | 75 |
Петля 208 мм и длина цепи в изгибе
Высота петли ≈ 2R + внешняя высота: при R 75 мм и внешней высоте 58 мм это около 208 мм. Для радиуса 75 мм длина цепи в изгибе (≈ πR) — около 235,6 мм.
Описание GS35-2x100-R75
По описанию, GS35-2x100-R75 — гибкий открытый кабель-канал из полиамида, усиленный вставками особого типа GS35-2; усиливающие вставки можно вставлять в каждый модуль. Верхние и нижние мостики-защёлки легко снять; внутрь цепи тогда можно уложить кабели управления и питания. Обслуживать модули и производить очистку легко. Модули цепи разделяются на отдельные и собираются для подбора нужной длины. Радиус в описании указан от 75 мм (на изгибе).
Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля; у GS35-2x100-R75 радиус изгиба 75 мм. В заявке на GS35-2x100-R75 укажите: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. При желании приложите чертёж или фото старой цепи.
