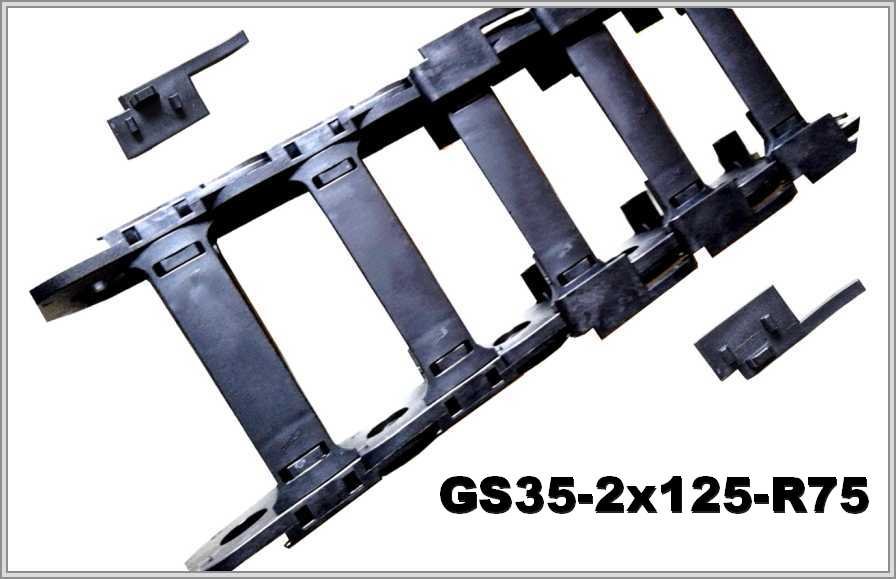

Кабелеукладчик GS35-2x125-R75
Артикул: WB-002755
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002755 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 125 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 155 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик GS35-2x125-R75: внутренняя ширина 125 мм, R 75 мм
Размеры и подбор радиуса
Внутренняя высота GS35-2x125-R75 составляет 35 мм, внутренняя ширина — 125 мм; внешняя высота — 58 мм, внешняя ширина — 155 мм. Радиус изгиба — 75 мм. Сечение выбирают так, чтобы жгут лёг с запасом и с разделителями. При подборе радиус цепи (75 мм) сверяют с допустимым радиусом самого жёсткого кабеля: радиус цепи не должен быть меньше допустимого радиуса этого кабеля.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х125 | 58х155 | 75 |
Сечение и заполнение 80 %
Сечение по формуле высота × ширина: 35 × 125 = 4375 мм². Заполнение на 80 % даёт рабочую площадь 3500 мм².
Исполнение по описанию
Это открытая цепь из полиамида с усилением вставками. Верхние и нижние мостики-защёлки снимаются, чтобы уложить кабели управления и питания; усиливающие вставки можно вставлять в каждый модуль. Для очистки предусмотрено открытие мостиков с обеих сторон, загрязнения очищаются очень легко.
В заявке на GS35-2x125-R75 назовите длину перемещения, состав и массу заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. При желании приложите фото прежней цепи или чертёж.
