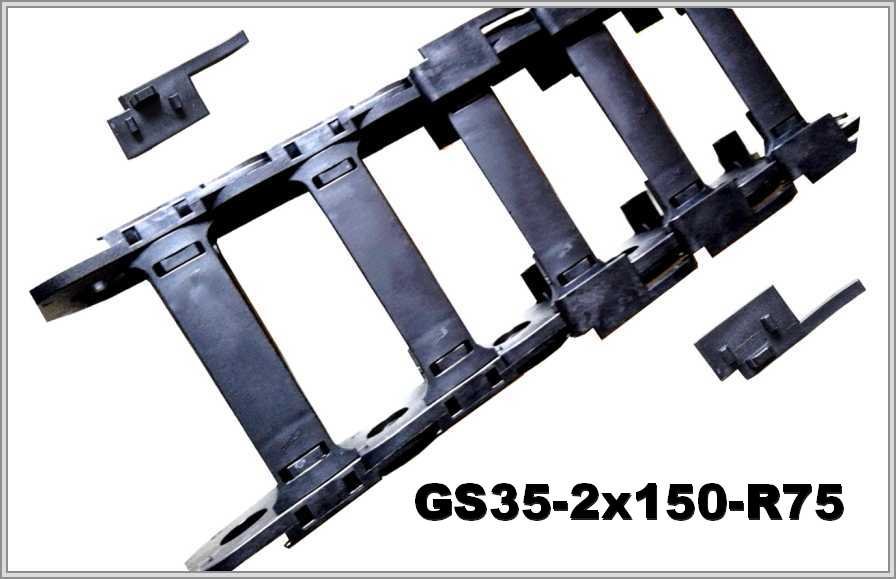

Кабелеукладчик GS35-2x150-R75
Артикул: WB-002757
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002757 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 180 |
| Число секций: | 1 |
| Раздел: | Открытые |
Полиамидная цепь GS35-2x150-R75: сечение 35х150 мм, радиус 75 мм
Внутри и снаружи: GS35-2x150-R75
Для GS35-2x150-R75 в таблице указано: внутренняя высота 35 мм, внутренняя ширина 150 мм, внешняя высота 58 мм, внешняя ширина 180 мм, радиус изгиба 75 мм. Материал — полиамид, цепь открытая.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х150 | 58х180 | 75 |
Петля 208 мм и сечение 5250 мм²
Высота петли ≈ 2R + внешняя высота: при R 75 мм и внешней высоте 58 мм это около 208 мм. Внутреннее сечение 35 × 150 мм даёт площадь 5250 мм² (высота × ширина).
Что сказано в описании GS35-2x150-R75
Описание называет GS35-2x150-R75 гибкой открытой цепью из полиамида, усиленной вставками особого типа GS35-2; вставки можно вставлять в каждый модуль. Верхние и нижние мостики (защёлки) легко снять, чтобы уложить кабели управления и питания. Энергоцепь из модулей описание называет лёгкой и подходящей для динамично эксплуатируемого оборудования.
Внутреннее сечение выбирают под жгут с запасом и с учётом разделителей (35х150 мм у GS35-2x150-R75); радиус цепи при этом не меньше допустимого радиуса самого жёсткого кабеля. В заявке на GS35-2x150-R75 укажите длину перемещения, состав и массу заполнения, допустимый радиус самого жёсткого кабеля, положение монтажа, условия работы; чертёж или фото старой цепи — при желании.
