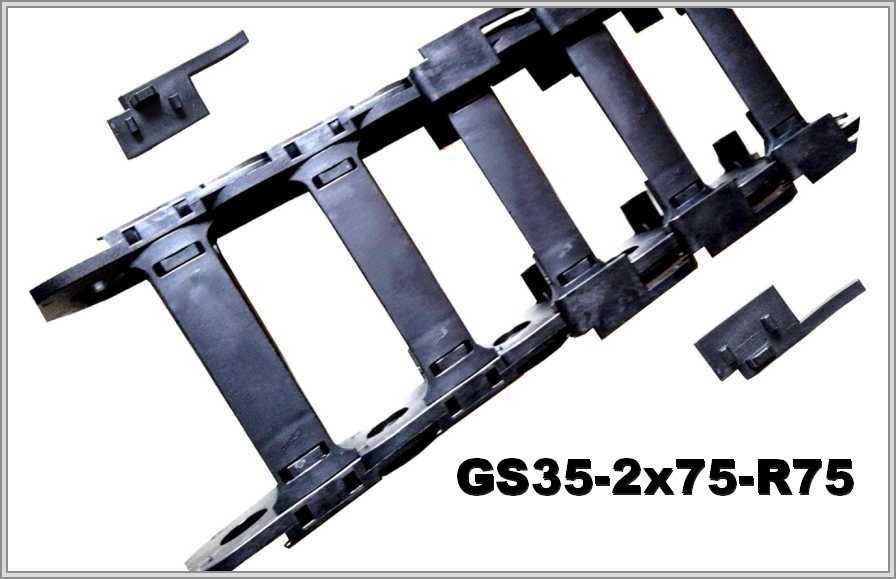

Кабелеукладчик GS35-2x75-R75
Артикул: WB-002752
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002752 |
| Производитель: | WorldBelt |
| Серия: | GS |
| Исполнение цепи: | Открытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 75 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 105 |
| Число секций: | 1 |
| Раздел: | Открытые |
GS35-2x75-R75 — кабелеукладчик из полиамида, радиус изгиба 75 мм
Размеры и радиус GS35-2x75-R75
У GS35-2x75-R75 внутренняя высота 35 мм, внутренняя ширина 75 мм; внешняя высота 58 мм, внешняя ширина 105 мм. Радиус — от 75 мм (на изгибе).
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GS35-2 | 35х75 | 58х105 | 75 |
Сечение 2625 мм² и рабочая площадь
Площадь сечения = высота × ширина: 35 × 75 = 2625 мм². Рабочая площадь при заполнении 80 % от сечения 35 × 75 мм — 2100 мм².
Что сказано в описании GS35-2x75-R75 и как подбирать
По описанию, GS35-2x75-R75 — гибкий открытый кабель-канал из полиамида с усилением вставками особого типа GS35-2. Защёлки, то есть верхние и нижние мостики, легко снять, чтобы уложить кабели управления и питания; усиливающие вставки можно вставлять в каждый модуль. Описание добавляет: рабочий режим не нарушается при высоких и низких температурах эксплуатации, а также при воздействии химических веществ и агрессивных сред. Радиус цепи GS35-2x75-R75 — 75 мм — не должен быть меньше допустимого радиуса самого жёсткого кабеля.
Что указать в заявке на GS35-2x75-R75: минимальный радиус самого жёсткого кабеля, длина перемещения, положение монтажа, состав и масса заполнения, условия работы. Чертёж и фото прежней цепи — по желанию.
